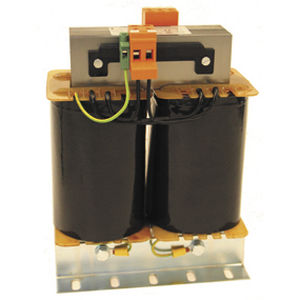

Trasformatore a due avvolgimenti CL series

di potenzain resinaad uso industriale

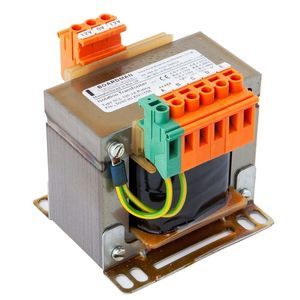

Trasformatori monofase più grandi che utilizzano la struttura a due arti UI. I trasformatori sono conformi alle norme IEC61558 e IEC60076 e sono disponibili con una serie di opzioni di tensione e di connessione. - Trasformatore di controllo: trasformatore di isolamento di Classe 1 con schermo di terra tra primario e secondario - Standard: IEC / BS-EN 61558 - Tensioni primarie : Da specificare - Tensioni secondarie : Da specificare - Classe di isolamento : B, F o H - Resistenza di isolamento : > 5 Meg Ω - Rigidità dielettrica: da primario a secondario >2,5kV da primario a terra >2,5kV da secondario a terra >2,5kV - Temperatura ambiente: 40℃ Protezione del circuito del trasformatore I trasformatori devono essere protetti da cortocircuiti e sovraccarichi. Circuito primario Il lato primario del trasformatore deve essere protetto contro i cortocircuiti, interrompendo così la tensione di alimentazione in caso di guasto da cortocircuito. Il valore nominale del dispositivo di protezione primaria deve tenere conto dell'elevata corrente di spunto durante l'eccitazione del trasformatore.
