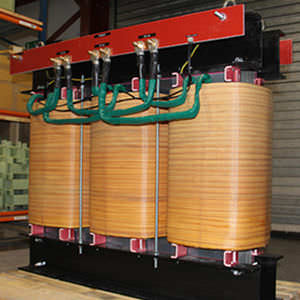

Trasformatore di isolamento 3CL series

di distribuzionein resinaper dispositivi elettronici

Trasformatori industriali trifase progettati e realizzati in conformità alle norme IEC61558 e IEC60076. Si tratta di trasformatori di isolamento a doppio avvolgimento per servizio continuo, completi di schermo di terra tra gli avvolgimenti primari e secondari. - Trasformatore di potenza trifase: Trasformatore di isolamento con schermo di terra tra primario e secondario - Standard: IEC / BS-EN 61558, IEC60076 - Classe di isolamento: F - Resistenza di isolamento: > 5 Meg Ω - Rigidità dielettrica: da primario a secondario > 2,5kV da primario a terra > 2,5kV da secondario a terra > 2,5kV - Temperatura ambiente: 40℃ - Servizio: servizio continuo al kVA nominale - Nucleo: acciaio elettrico di alta qualità, saldamente serrato e legato - Avvolgimenti: filo tondo di rame ricoperto di poliestere di grado 2 o striscia di rame ricoperta di Nomex - Raffreddamento: Trasformatori aperti - AN chiusi - ANAN Il raffreddamento a ventola può essere fornito anche su unità speciali - Terminali : Montati su guida Din, su borchia o su sbarra di rame a seconda del livello di corrente. - Messa a terra: schermo di terra tra gli avvolgimenti primari e secondari con cavo portato fuori e collegato al nucleo e a tutte le strutture metalliche in acciaio.
