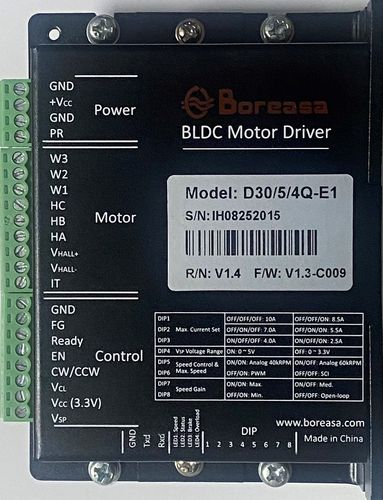

Comando di motore con controllore integrato D30/5/4Q-E1

BLDC

Il D30/5/4Q-E1 è un piccolo controllore digitale a 4 quadranti per il controllo di motori brushless fino a 150 W, dotato di sensori digitali Hall. L'algoritmo di controllo interno dell'azionamento realizza il controllo ad anello chiuso della velocità del motore. Microprocessore: STM32F103C8T6 Efficienza: 93,2 Dimensioni: 110 x 80 x 27 mm Peso: 200 g Funzionamento di base: Anello chiuso (predefinito), anello aperto (opzionale) Limitazione di potenza/corrente: modalità operativa di limitazione della potenza o della corrente (configurabile dall'utente) che consente al convertitore di continuare a funzionare in modo sicuro quando supera i limiti di potenza/corrente preimpostati. L'impostazione predefinita è la limitazione di corrente (15 A). Caratteristiche -Ampia gamma di tensioni di ingresso: 10,5-26V -Controllo digitale della velocità: funziona come un regolatore di velocità ad anello chiuso -Velocità massima 60.000 giri/min (motore con 1 coppia di poli) -Ingresso del valore impostato tramite PWM o tensione analogica esterna -2 diverse gamme di velocità selezionabili -Direzione di rotazione preimpostata da un segnale digitale -Lo stadio di uscita può essere abilitato o disabilitato -Limite di corrente massima in uscita regolabile fino a 10 A -La velocità del motore può essere monitorata con l'uscita "FG" -Indicazione di stato tramite l'uscita "Ready -Protezione del motore bloccato (limite di corrente per il motore bloccato) -Funzioni di protezione: protezione da sottotensione, sovratensione e cortocircuito -Il regolatore shunt integrato è progettato per limitare la tensione di alimentazione del regolatore. -Un ingresso analogico può essere utilizzato per rilevare la temperatura del motore
