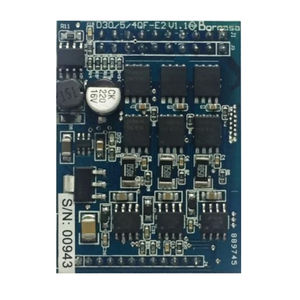

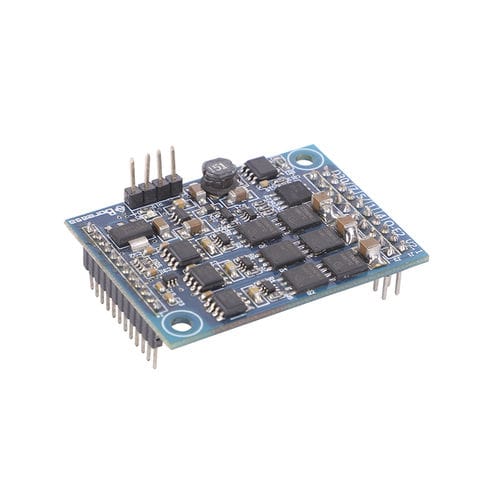

Comando di motore con controllore integrato D30/7.5/4Q-E2

BLDC

Specifiche generali: Microprocessore: STM32F103C8T6 Efficienza: 95% Dimensioni: 35 x 48 mm Modalità operativa: Funzionamento di base: ad anello chiuso (predefinito), ad anello aperto (opzionale) Limitazione di potenza/corrente: modalità operativa di limitazione della potenza o della corrente (configurabile dall'utente), in modo che il convertitore di frequenza possa continuare a funzionare in sicurezza quando supera i limiti di potenza/corrente preimpostati. L'impostazione predefinita è la limitazione di corrente (15 A) Descrizione generale: Il D30/7,5/4Q-E2 è un piccolo controllore digitale a 4 quadranti per il controllo di soffiatori brushless Boreasa fino a 225W, dotati di sensori digitali Hall. Questo driver è progettato per essere integrato nella scheda elettronica del cliente. È anche compatibile con la scheda di valutazione Boreasa. Caratteristiche -Controllo digitale della velocità - funziona come regolatore di velocità "ad anello chiuso" -Velocità massima 60.000 giri/min (motore con 1 coppia di poli) -Ingresso del valore impostato tramite PWM o tensione analogica esterna (0 ... +3,3 V) -4 diverse gamme di velocità selezionabili -Direzione di rotazione preimpostata da un segnale digitale -Lo stadio di uscita può essere abilitato o disabilitato -Limite di corrente massima in uscita regolabile fino a 15 A -La velocità del motore può essere monitorata con l'uscita "FG" -Indicazione di stato tramite l'uscita "Ready -Protezione del motore bloccato (limite di corrente per il motore bloccato) -Funzioni di protezione: protezione da sottotensione, sovratensione e cortocircuito -Connettori standardizzati con passo di 2,54 mm e 2 mm -Il regolatore shunt integrato è progettato per limitare la tensione di alimentazione del regolatore. -Un ingresso analogico può essere utilizzato per rilevare la temperatura del motore
