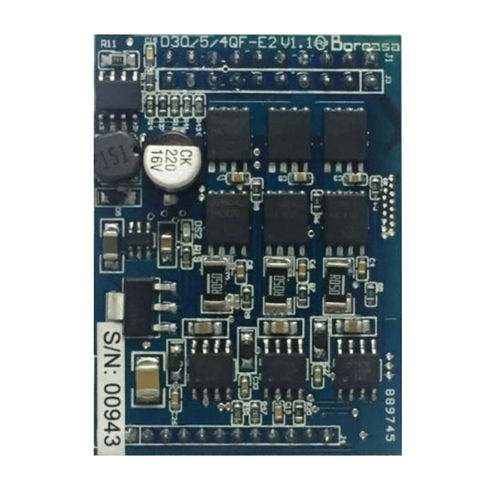

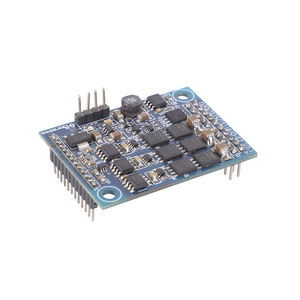

Comando di motore con controllore integrato D30/5/4QF-E2

BLDC

Dati meccanici: Peso: 9 g Dimensioni (L x P x A): 48 x 35 x 12,7 mm Connessioni motore, avvolgimento motore 1 "U", avvolgimento motore 2 "V", avvolgimento motore 3 "W" Descrizione generale: Il D30/5/4QF-E2 è un piccolo controllore digitale a 4 quadranti per il controllo di soffianti brushless Boreasa fino a 150 W. Può lavorare con motori BLDC con o senza sensori Hall. Questo driver è progettato per essere integrato nella scheda elettronica del cliente. È inoltre compatibile con la scheda di valutazione Boreasa. Caratteristiche -Impostazione del valore in ingresso tramite PWM o tensione analogica esterna (0 ... +3,3 V) -I parametri possono essere impostati attraverso 4 ingressi digitali esterni (DigIN) -Doppio loop di controllo: Velocità e corrente -Lo stadio di uscita può essere abilitato o disabilitato -Limite massimo di corrente di picco in uscita regolabile fino a 10 A -La velocità del motore può essere monitorata con l'uscita "FG" -Indicazione di stato tramite l'uscita "Ready -Protezione del motore bloccato (limite di corrente per il motore bloccato) -Connettori a striscia standardizzati, passo 2,54 mm e 2 mm -Modalità di corrente fissa o di coppia fissa configurabile come opzionale -Se il driver funziona in modalità a 4 quadranti, è necessario un circuito per consumare l'energia del freno Il driver funziona in modalità di controllo Current Loop (predefinita) o Speed Loop (opzionale). Tutti i parametri di controllo sono integrati nel software del driver. Quando il motore (soffiante) si accende, è necessaria una corrente di avvio sufficiente da parte dell'alimentazione. Il tempo di avvio si allunga se l'alimentazione non è in grado di fornire una corrente sufficiente. Per gli sviluppi Boreasa offre una scheda di interfaccia/valutazione completa: la scheda D30/5/4Q-M2 (non compatibile con la scheda Boreasa D50/5/4Q-M2 quando si lavora in modalità a 4 quadranti).
