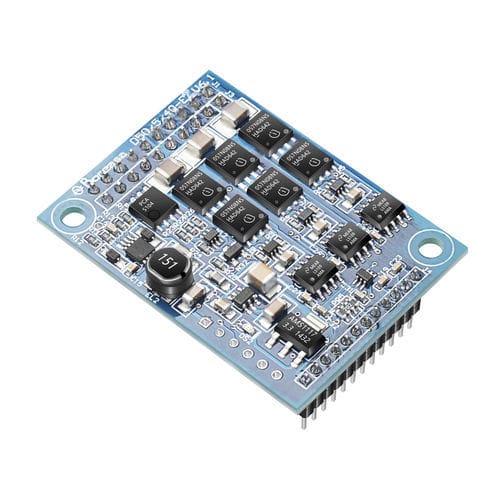

Comando di motore con controllore integrato D30/5/4Q-E2

BLDC

Specifiche generali: Microprocessore: STM32F103C8T6 Efficienza: 95% Dimensioni: 35 x 48 mm Modalità operativa: Funzionamento di base: ad anello chiuso (predefinito), ad anello aperto (opzionale) Limitazione di potenza/corrente: modalità operativa di limitazione della potenza o della corrente (configurabile dall'utente), in modo che il convertitore di frequenza possa continuare a funzionare in sicurezza quando supera i limiti di potenza/corrente preimpostati. L'impostazione predefinita è la limitazione di corrente (15 A) Descrizione generale: Il D30/5/4Q-E2 è un piccolo driver digitale a 4 quadranti per il controllo di soffiatori brushless Boreasa fino a 150 W, dotati di sensori Hall digitali. Questo driver è progettato per essere integrato nella scheda elettronica del cliente. È anche compatibile con la scheda di valutazione Boreasa. Caratteristiche -Ingresso del valore impostato tramite PWM o tensione analogica esterna (0 ... +3,3 V) -Parametri impostabili tramite 4 ingressi digitali esterni (DigIN) -Direzione di rotazione preimpostata da un segnale digitale -Lo stadio di uscita può essere abilitato o disabilitato -Limite di corrente massima di picco in uscita regolabile fino a 15 A -La velocità del motore può essere monitorata con l'uscita "FG" -Indicazione di stato tramite l'uscita "Ready -Protezione del motore bloccato (limite di corrente per il motore bloccato) -Connettori a strip standardizzati, passo 2,54 mm e 2 mm -Un ingresso analogico può essere utilizzato per rilevare la temperatura del motore -Il regolatore shunt integrato è progettato per limitare la tensione di alimentazione del regolatore. Il design robusto del regolatore di velocità PI è la premessa ideale per un funzionamento immediato. Il modulo OEM, conveniente e miniaturizzato, si integra perfettamente in molte applicazioni Per gli sviluppi Boreasa offre una scheda di interfaccia/valutazione completa: la scheda D50/5/4Q-M2.
