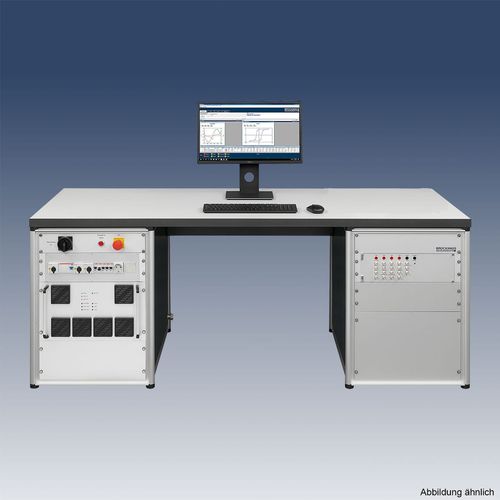

Tester di campo magnetico MPG HF

EMCdi proprietà magnetichedi bobina

- Determinazione delle proprietà magnetiche dell'acciaio elettrico e di altri materiali magnetici morbidi come ferrite, PMC, materiale amorfo, comunemente utilizzati nei trasduttori HF, nelle induttanze di soppressione EMC e nelle induttanze di accumulo - Liberamente configurabile con sistemi di bobine di misura specifici - Documentazione dei dati completamente digitalizzata - Misure molto veloci - Sistemi di bobine di misura e valutazione secondo IEC 60404-10 e ASTM per misure fino a 200 kHz - Modulo versatile per la misurazione di anelli e lamiere - Software BROCKHAUS® MPG Expert HF per la misurazione, la visualizzazione e l'integrazione nei sistemi QM - Ampie funzioni diagnostiche Principio di funzionamento In una bobina di misura un campione di materiale è esposto a un campo magnetico definito e il flusso magnetico viene creato nel materiale magnetico morbido. La corrente elettrica necessaria viene fornita da un amplificatore di potenza. La corrente viene misurata con un amperometro a pinza. La determinazione della polarizzazione avviene mediante campionamento della tensione indotta, conversione e integrazione. La registrazione parallela delle grandezze H e J con convertitori analogico-digitali separati ad alta velocità garantisce una misura assolutamente simultanea. La misura viene eseguita con polarizzazione sinusoidale. La tensione nominale è fornita da un generatore di frequenza digitale altamente stabile. L'ampiezza e la frequenza sono impostate dal software in base ai dati campione inseriti e ai valori predefiniti. Il funzionamento, le misure e la valutazione avvengono tramite il software MPG Expert HF, che consente la parametrizzazione e la combinazione completamente libera dei processi di misura. MPG Expert HF funziona su Windows 7 a 32 bit. Applicazioni - Materiale amorfo - Ferriti morbide - Materiale nano cristallino - Polvere di ferro
