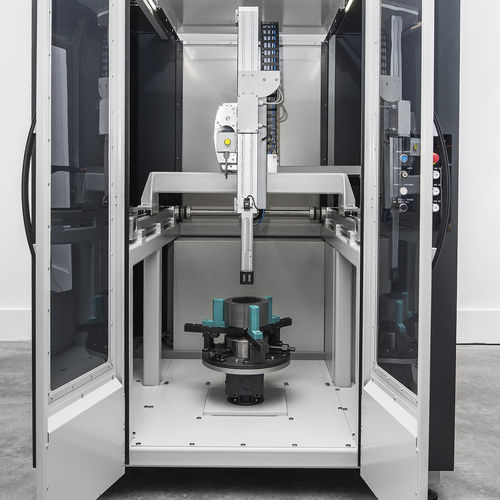

Sistema di test per statori BST-L

automatico

- Osservazione della qualità dello statore in diversi processi di produzione - Sistema di scansione per il posizionamento della testa del sensore in posizioni predefinite - Tavola rotante con supporto per statore - Proprietà magnetiche relative dei segmenti di statore testati - Elevata precisione ripetitiva - Software BROCKHAUS® MPG Expert per la misurazione, la presentazione e l'integrazione nei sistemi QM Principio di funzionamento Sistema di misura automatizzato che comprende sensori magnetici progettati su misura e integrati con un sistema di posizionamento XZ per la verifica completa delle proprietà magnetiche dei nuclei statorici, con particolare attenzione ai denti dello statore e all'analisi del ferro posteriore. Il sistema BST-L può essere utilizzato per misurare diversi segmenti di statore, tra cui denti e sezioni di ferro posteriore. I componenti principali del sistema BST-L comprendono: - Sistema di scansione XZ per il posizionamento della testa del sensore in posizioni predefinite - Tavola rotante con supporto per lo statore per impostare diverse posizioni angolari della testa del sensore all'interno del nucleo dello statore - Testa del sensore personalizzata con giogo magnetico e set di avvolgimenti di eccitazione e di rilevamento - Pinza personalizzata per la testa del sensore integrata con il sistema di scansione XZ - Cavo per il collegamento con l'unità di magnetizzazione MPG200 - Pacchetto software per il controllo della sequenza di test automatizzata, compreso il posizionamento dello statore e della testa del sensore, nonché la procedura di misurazione Il sistema BST-L è integrato con l'unità di magnetizzazione MPG200. I parametri di misura, come la frequenza, la forma (sinusoidale e/o forme d'onda arbitrarie) e l'ampiezza della polarizzazione, sono specificati dall'utente.
