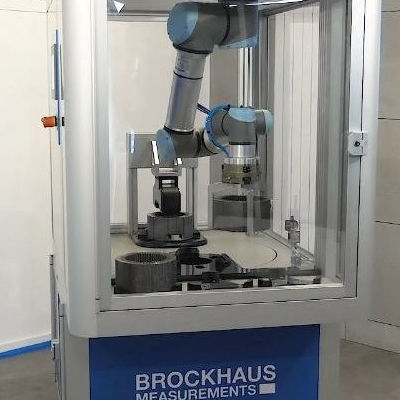

Sistema di test per statori BST-FA

per rotoreautomatico

-Tester di statori completamente automatizzato -Controllo di qualità al 100% nella linea di produzione -Breve tempo di ciclo -Proprietà magnetiche relative dello statore testato -Alta precisione ripetitiva -Software BROCKHAUS® MPG Expert per la misurazione, la presentazione e l'integrazione nei sistemi QM Principio di funzionamento Il sistema di misurazione automatizzato misura pile di statori e rotori di dimensioni definite e consente un test al 100% in una linea di produzione automatizzata. Il software confronta i risultati misurati con un valore di riferimento e le pile difettose possono essere selezionate automaticamente. In generale, la perdita di potenza e/o la permeabilità sono misurate ad un certo punto di lavoro (valore di polarizzazione). Il ciclo di misurazione dura da 3 a 15 secondi. Sensore del nucleo dello statore e del rotore per misurare le proprietà magnetiche su un campione definito per un controllo di qualità al 100%. Il sensore deve essere collegato al sistema di misurazione MPG 200D-BST-FA. La pila di statori sarà posizionata da un sistema di manipolazione (non parte della fornitura) nella posizione di misurazione corretta. Poi una staffa a forma di U con gli avvolgimenti primari (eccitazione) e secondari (rilevamento) si sposta nello statore ed entra in contatto con il lato opposto. La misurazione inizia automaticamente.
