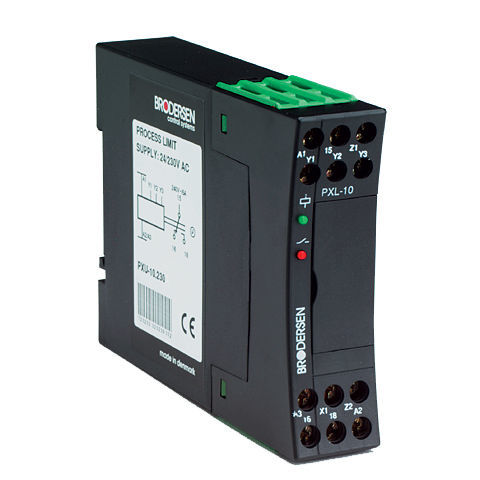

Convertitore/isolatore di segnale PXL-10

4-20 mAsu guida DIN

Un relè di soglia per il monitoraggio o il controllo di tipi comuni di segnali di processo. Il segnale di processo da monitorare viene selezionato sul pannello frontale e anche il valore di soglia viene regolato tramite un potenziometro del valore nominale sul frontale del relè. Quando il segnale di ingresso raggiunge la soglia più l'isteresi, il relè di uscita si eccita. Quando il segnale di ingresso scende e supera la soglia, meno l'isteresi, il relè si diseccita. L'isteresi è regolabile sul fronte, più 0,5 - 20%. Con la reggiatura di 2 morsetti, il relè può essere invertito. Un LED rosso indica se il relè è eccitato. C'è anche una funzione di blocco in cui il relè dopo l'eccitazione rimane eccitato, indipendentemente dall'ingresso, fino a quando il ponticello di blocco o la tensione di esercizio viene scollegato. Tipicamente utilizzato nei circuiti di sicurezza. Caratteristiche Ingresso 0 - 5V/0-10V/0-10V/-10-+10VDC/0-20/4-20mA in un'unica versione. Setpoint regolabile. Isteresi regolabile da 0,5-20%. Chiusura automatica (Latch). Inversione della funzione relè. "Output SPDT". Tensione di funzionamento 24VDC, 24/115VAC o 24/230VAC
