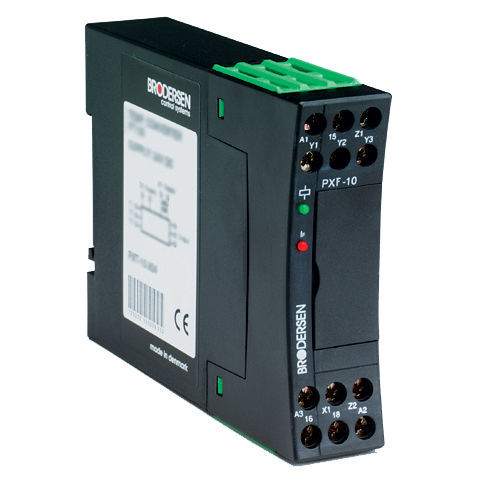

Convertitore di segnale digitale PXF-10

su guida DIN

Converte i segnali di processo in un'uscita pulsante, che può essere applicata agli ingressi digitali di un PLC. Uscita in frequenza 0,05 - 5kHz o 0,5 - 50kHz. DESCRIZIONE Convertitore di segnale per la conversione di un segnale di processo analogico in un'uscita pulsante (duty cycle del 50%) un'uscita a transistor pulsante (duty cycle del 50%). Un'applicazione tipica un segnale analogico proveniente da una sonda a un'uscita pulsante per l'ingresso pulsante da immettere in un ingresso digitale di un PLC. L'ingresso, l'uscita e la tensione tensione di funzionamento sono internamente isolati galvanicamente (3,75kV). L'ingresso è selezionato tramite interruttori e l'uscita tramite la scelta dei terminali terminali. Vedere lo schema di collegamento. Caratteristiche - Ingresso 0 - 5V/0 - 10V/-10-+10VDC/0 - 20/4 - 20mA in un'unica versione. - 2 versioni di uscita standard; - Uscita 0-50Hz/0-5kHz/0-10kHz - selezionata tramite i terminali. - Uscita 0-40Hz/0-4kHz/0-8kHz - selezionabile tramite terminali. - Offset e guadagno di uscita regolabili ±5%. - Indicazione a LED di ingresso inferiore al 5% / indicazione di guasto della sonda. - Tensione di funzionamento 24 V CC, 24 V CA, 115 V CA, 230 V CA.
