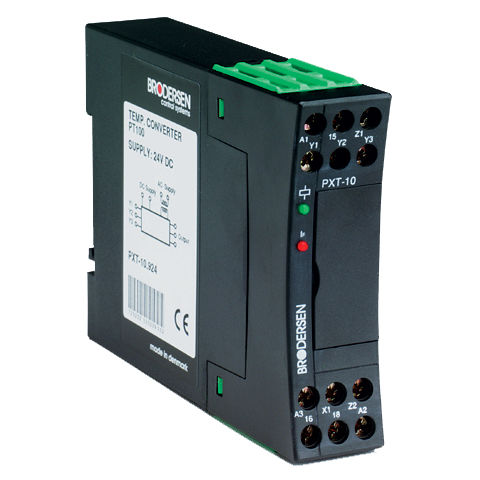

Convertitore di temperatura PXT-10/11

di segnaleanalogicoERT

Conversione del segnale del rilevatore Pt100 per 3 tipi di segnali di processo. Le applicazioni tipiche sono quelle in cui si vuole misurare una temperatura tramite un ingresso analogico standard. Il convertitore di temperatura ha due intervalli e nell'intervallo inferiore a -50-100° C è possibile ottenere una dissoluzione di oltre 27 interi/° C su un ingresso analogico a 12 bit. Un'alternativa è un modulo Pt100 per il PLC o un rilevatore relativamente costoso con un trasmettitore. Convertitore di temperatura per convertire la temperatura in un segnale di processo analogico segnale di processo analogico. Il convertitore di temperatura è dotato di un ingresso Pt100/Pt1000 in due intervalli -50-300°C e -50-100°C. Un'applicazione tipica è quella in cui è richiesta la misurazione della temperatura e quando un PLC/controllore dispone solo di ingressi analogici Controllore dispone solo di ingressi analogici. Il campo di temperatura per l'ingresso e il tipo di uscita analogica vengono il campo di temperatura per l'ingresso e il tipo di uscita analogica sono selezionati tramite la scelta del terminale - vedi schema di collegamento. Caratteristiche - Ingresso per sonda Pt100/Pt1000 con/senza compensazione per la resistenza del cavo resistenza del cavo in due campi -50-300°C e -50-100°C. - Uscita 0-10VDC/2-10VDC/0-20/4-20mA - selezionata tramite i terminali. - Offset e guadagno di uscita regolabili ±5%. - Indicazione a LED di ingresso inferiore al 5%. - Alimentazione/uscita isolata galvanicamente a 3,75kV AC 1 min. - Tensione di funzionamento 24VDC, 24VAC, 115VAC o 230VAC.
