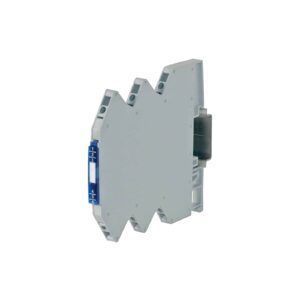

Convertitore isolatore di segnale analogico CW

isolatoresu guida DIN

Convertono segnali elettrici generati da sensori di misura di grandezze fisiche quali: temperatura (termocoppie e termoresistenze PT100), frequenza (proximity, contatti, fotocellule), corrente (TA, sensori Hall), resistenza (potenziometri), tensione, pres-sione, livello ecc…, in segnali elettrici standardizzati, adattandoli agli ingressi / usci-te di PLC, DCS e PC industriali (controllo), oppure convertono un segnale analogico dato in uno diverso, adattandolo agli ingressi / uscite del controllo, o consentono la trasmissione a distanza del segnale priva di disturbi per mezzo della separazione galvanica .

Trasmissione a distanza del segnale
I segnali in tensione arrivano max. a 10-20 m di distanza, oltre perdono affidabili-tà e diventano molto sensibili ai disturbi indotti e di terra, per questo motivo, per trasmettere a distanze oltre i 20 m, un segnale in tensione, è necessario convertirlo in un segnale in corrente e separato galvanicamente .
I segnali in corrente superano 300 m di distanza di trasmissione e sono meno sensibili ai disturbi indotti. Per trasmettere a distanza un segnale in corrente è necessaria la separazione galvanica.

Separazione galvanica del segnale (isolamento del segnale):

isola e separa elettricamente il circuito del sensore, dal circuito del controllo e dal circuito di alimentazione; quindi ogni circuito lavora riferito al proprio potenziale zero che, essendo isolato dagli altri circuiti, non può essere alterato dalle differen-ze di potenziale sempre presenti tra riferimenti di terra diversi
isola e separa i diversi potenziali di terra tra alimentazione, controllo e sensori /attuatori
consente la trasmissione del segnale senza errori o disturbi e con maggiore affidabilità
più alto è l’isolamento (in kV), maggiore è la sicurezza di trasmissione in presenza di potenziali di terra, disturbi elettromagnetici, transienti (fulminazioni, scariche, ecc…)
