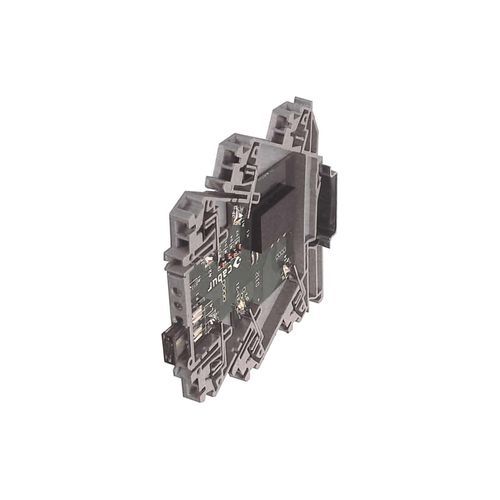

Relè elettromeccanico 24 VDC XCKR16

1NA/NCPNPsu guida DIN

Descrizione
CKR16 modulo relè elettromeccanico moncanale XCKR16, bobina 24 Vac/dc, contatto SPDT (1 forma C) AgSnO2 da 6 A. Progettato per montaggio su guida con morsetti a molla; non estraibile.

Caratteristiche principali

• Relè non estraibile
• Permette comandi PNP e NPN
• Disponibili ponticelli plug-in per distribuzione potenziale
• Indicatore di stato LED 'Input'
• Protezione bobina: diodo di smorzamento

Informazioni aggiuntive

• Serie: CKR
• Codice: XCKR16
• Sigla: CKR16
• Codice doganale: 85364190
• Tensione nominale d'ingresso: 24 Vac/dc ±10%
• Tensione di pull-in / drop-out: 18 V / 1,2 V
• Corrente assorbita: 15 mA ±10%
• Tempo di commutazione ON / OFF: 10 ms / 5 ms
• Circuito di protezione (ingresso): diodo di smorzamento
• Tipo di collegamento (ingresso): 2,5 mm² (molla)
• Canali ingresso: 1 non estraibile
• Tipo contatto (uscita): SPDT, 1 forma C, AgSnO2
• Corrente nominale (uscita): 6 A (30 Vac)
• Corrente continua / picco: 10 A picco
• Corrente max fusibile (uscita): 7,5 A (fusibile sostituibile)
• Tipo di connessione (uscita): 2,5 mm² a molla
• Dispositivo di protezione: fusibile sostituibile
• Intervallo temperatura operativa: -20…+60 °C
• Isolamento ingresso / uscita: 3 kVac / 60 s
• Grado protezione: IP00 / IP20 (con piastrina terminale)
• Categoria sovratensione / grado di inquinamento: II / 2
• Indicazione stato: LED 'Input'
• Materiale involucro: plastica UL94V-0
• Dimensioni (L x H x P): 6 x 91 x 100 mm
• Peso approssimativo: 40 g
• Montaggio: su guida, affiancati (IEC60715/TH35-7.5)
• Piastrina terminale: XCKPT
• Ponticelli plug-in disponibili per distribuzione potenziale: PTC/4/02 (2 poli); PTC/4/03 (3 poli); PTC/4/04 (4 poli); PTC/4/05 (5 poli); PTC/4/10 (10 poli); PTC/4/00 (42 poli)

Caratteristiche / specifiche tecniche

• Alimentazione ingresso: 24 Vac/dc ±10%
• Assorbimento bobina: 15 mA ±10%
• Pull-in / drop-out: 18 V / 1,2 V
• Tempo di commutazione: ON 10 ms, OFF 5 ms
• Protezione bobina: diodo di smorzamento
• Tipo contatto: SPDT, 1 forma C, AgSnO2
• Corrente nominale contatto: 6 A (30 Vac)
• Corrente di picco: 10 A
• Fusibile uscita: 7,5 A sostituibile (valori inferiori ammessi; valori maggiori non consentiti)
• Connessioni: conduttori fino a 2,5 mm² a molla
• Isolamento: 3 kVac per 60 s
• Grado protezione: IP00; con piastra terminale IP20
• Temperatura di esercizio: -20…+60 °C
• Dimensioni: 6 x 91 x 100 mm
• Peso: circa 40 g
• Materiale involucro: plastica UL94V-0
