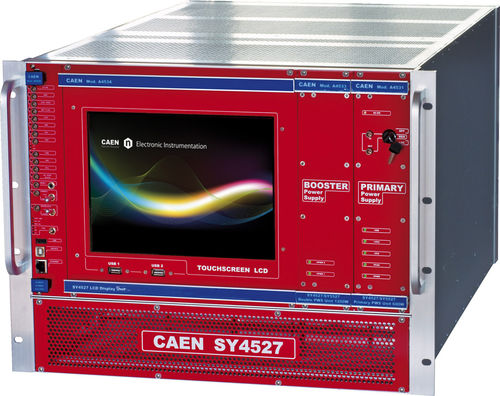

Unità di distribuzione di alimentazione per rack SY4527

commutata via Internetmodularerack 19"

Il sistema SY4527 è la versione sperimentale completamente equipaggiata di una nuova linea di sistemi di alimentazione che rappresenta l'ultima proposta di CAEN in materia di alimentazione ad alta e bassa tensione. Questo sistema delinea un approccio completamente nuovo alla generazione e alla distribuzione di energia, consentendo l'alloggiamento, nello stesso mainframe, di un'ampia gamma di schede con funzioni diverse, come schede di Alta/Bassa Tensione, schede di I/O generiche (monitor di temperatura, pressione, ecc.) e controllori di derivazione, dove questi ultimi vengono utilizzati per controllare altri generatori e distributori remoti. Modularità, flessibilità e affidabilità sono i punti chiave della sua progettazione, che consente a questo modulo di soddisfare i requisiti necessari in un'ampia gamma di condizioni sperimentali. Il mainframe è alloggiato in un rack euro-meccanico da 19″ di larghezza e 8U di altezza e ospita quattro sezioni principali: la sezione schede, con 16 slot per ospitare schede, distributori e controllori di derivazione; è disponibile una versione "low cost" con 10 slot (NUOVA) la sezione Fan Tray, che ospita 6 ventole disposte su due file, con regolazione programmabile della velocità di rotazione; la sezione di alimentazione, che comprende l'alimentatore primario e fino a 3 alimentatori; la sezione CPU e pannello frontale, che comprende tutte le strutture di interfaccia. Il controller CPU è disponibile in 3 diverse versioni: BASIC, ADVANCED e FULL. La versione BASIC fornisce tutte le interfacce di comunicazione, il controllo RESET, il controllo INTERLOCK e i LED di stato. La versione ADVANCED fornisce anche i connettori di gestione dell'handshake del fascio (CH-ON, GEN, VSEL, ISEL). La versione FULL fornisce la serie completa di connettori del pannello, la sezione di controllo ENABLE e il controllo della velocità della ventola.
