Modulo CPU A4528

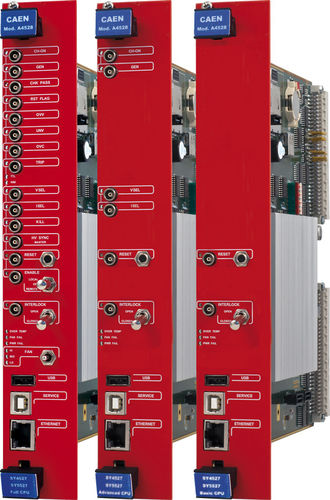

La sezione del pannello frontale della CPU A4528 SY4527/SY5527 comprende tutte le strutture di interfaccia; è disponibile in 3 versioni diverse: BASIC, ADVANCED e FULL: la versione BASIC fornisce tutte le interfacce di comunicazione, il controllo RESET, il controllo INTERLOCK e i LED di stato; la versione ADVANCED fornisce anche i connettori per la gestione dell'handshake del fascio (CH-ON, GEN, VSEL, ISEL); la versione FULL fornisce il set completo di connettori del pannello, la sezione di controllo ENABLE e il controllo della velocità della ventola. La versione della CPU installata sul SY4527LC condivide le stesse caratteristiche della versione BASIC. Tutte le versioni: Interfacce di comunicazione Controllo RESET Controllo INTERLOCK LED di stato Versioni Advanced e Full: Connettori di gestione dell'handshake del fascio (CH-ON, GEN, VSEL, ISEL) Solo versione completa Connettori CHK PASS, RST FLAG, OVV, UNV, OVC, TRIP, KILL e HV SYNC Sezione di controllo ENABLE Pannello frontale Controllo della velocità della ventola BASIC, ADVANCED e FULL. La versione BASIC fornisce tutte le interfacce di comunicazione, il controllo RESET, il controllo INTERLOCK e i LED di stato. La versione ADVANCED fornisce anche i connettori di gestione dell'handshake del fascio (CH-ON, GEN, VSEL, ISEL). La versione FULL fornisce la serie completa di connettori del pannello, la sezione di controllo ENABLE e il controllo della velocità della ventola.
