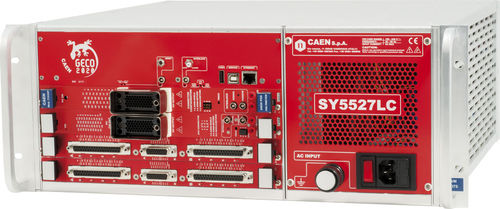

Unità di distribuzione di alimentazione per rack SY5527LC

rack 19"modularecommutata via Internet

Il sistema SY5527LC è la versione compatta a basso costo di una nuova linea di sistemi di alimentazione che rappresenta l'ultima proposta di CAEN in materia di alimentazione ad alta e bassa tensione. Questo sistema delinea un approccio completamente nuovo alla generazione e alla distribuzione di energia, consentendo l'alloggiamento, nello stesso mainframe, di un'ampia gamma di schede con funzioni diverse, come schede di Alta/Bassa Tensione, schede di I/O generiche (monitor di temperatura, pressione, ecc.) e controllori di derivazione, dove questi ultimi vengono utilizzati per controllare altri generatori e distributori remoti. Modularità, flessibilità e affidabilità sono i punti chiave della sua progettazione, che consente a questo modulo di soddisfare i requisiti necessari in un'ampia gamma di condizioni sperimentali. Il mainframe è alloggiato in un rack euro-meccanico alto 4U e ospita quattro sezioni principali: la sezione schede, con 4 slot per ospitare schede di alimentazione, distributori e controllori di derivazione; la sezione Fan Tray, che ospita 3 ventole con regolazione programmabile della velocità di rotazione; la sezione alimentatore, che ospita l'alimentatore da 400 W; la sezione CPU, che comprende tutte le strutture di interfaccia. L'interfaccia software utente presenta la consueta semplicità dei precedenti sistemi CAEN. La linea completa di schede e distributori di alimentazione, sviluppata appositamente per SY1527 e SY2527, è pienamente compatibile con i nuovi mainframe. Il sistema consente anche di gestire soluzioni di alimentazione composte da "controllori di derivazione (alloggiati nel mainframe del sistema) e schede remote on-detector (realizzate in modo da essere tolleranti ai campi magnetici e alle radiazioni).
