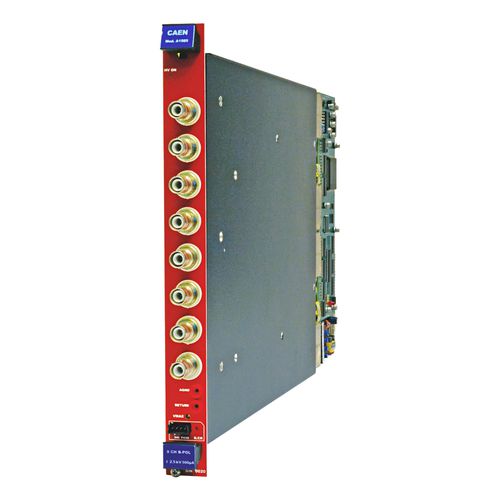

Modulo di alimentazione di I/O A1589

8 canali ad alta tensione controllabili in modo indipendente Canali bipolari a quattro quadranti campo di uscita ±2,5 kV / ±500 µA Connettore coassiale SHV Ritorno comune flottante condiviso da tutti i canali Basso ripple Eccellente stabilità di uscita a lungo termine Allarme di sotto/sovratensione, protezione da sovracorrente e tensione massima Logica di interblocco per l'abilitazione dell'unità Strumento software per una facile gestione dei canali Panoramica La scheda A1589 contiene 8 canali indipendenti che forniscono alta tensione attraverso connettori SHV; è compatibile con il sistema di alimentazione multicanale universale CAEN (SY1527, SY2527, SY4527, SY5527). Tutti i canali sono differenziali e possono funzionare nei cosiddetti regimi a quattro quadranti, alimentando o operando come carico resistivo. Può fornire, con un'eccellente stabilità di uscita a lungo termine, una tensione massima di ±2,5 kV e una corrente massima di ±500 µA. Garantisce una stabilità di tensione entro 10 mVpp, con una risoluzione di 100 mV. Inoltre, i canali condividono un ritorno flottante comune, che consente la messa a terra del rivelatore riducendo il livello di rumore; il ritorno flottante è isolato dalla terra della cassa fino a ±50 V (con un limite hardware di 65 V). La scheda è dotata di protezioni di corrente e di tensione. Se un canale tenta di assorbire una corrente superiore al limite programmato, viene segnalata la condizione di sovracorrente; il sistema di alimentazione rileva questo stato come un guasto e reagisce in base all'impostazione del parametro TRIP, ovvero: TRIP = 1000 s: quando viene raggiunto il valore di corrente di uscita impostato, il canale si comporta come un generatore di corrente costante. TRIP < 1000 s: la corrente di uscita mantiene il valore impostato solo per l'intervallo di tempo programmato e poi viene spenta.
