Singolo canale HV da tavolo alimentato e controllato da USB
gamma di uscita 5 kV / 200 µA
Disponibile con polarità positiva o negativa
Connettore di uscita SHV
Bassa ondulazione
Allarme di sotto/sovratensione, protezione da sovracorrente e tensione massima
Logica di interblocco per l'abilitazione della scheda e il blocco del singolo canale
risoluzione del monitor di corrente di 4 nA (con Zoom Imon x10: 400 pA)
Strumenti software per una facile gestione dei canali
Panoramica

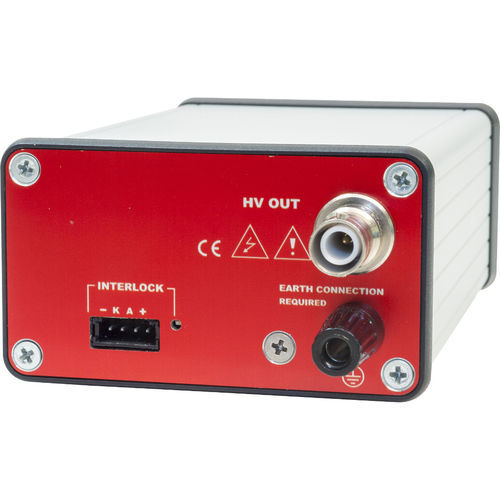

Il DT5470 è un modulo da tavolo che ospita un canale di alimentazione ad alta tensione da 5 kV / 200 µA. L'unità è disponibile con polarità di uscita positiva o negativa e viene alimentata tramite collegamento USB. L'uscita HV è fornita attraverso il connettore SHV.
Le velocità di Ramp-up e Ramp-down dell'uscita HV possono essere selezionate indipendentemente per ciascun canale nell'intervallo 1 ÷ 500 V/s con incrementi di 1 V/s. Il modulo ha una risoluzione di 4 nA Iset/Imon. Lo zoom (x 10) per Imon aumenta la risoluzione a 400pA.
I parametri funzionali possono essere programmati e monitorati via USB.
Software disponibile (Windows):
Driver strumento LabVIEW
Software di controllo DT547x: Software di controllo LabVIEW con capacità di registrazione. Il software di controllo DT547x consente di impostare e monitorare, attraverso un'interfaccia grafica, tutti i parametri funzionali dell'unità. Quando il software di controllo DT547x viene eseguito, crea un file di log che registra le modifiche dei parametri di monitoraggio.
---
