Alta efficienza
gamme di uscita da 2600 V/500 µA
Disponibile con polarità positiva o negativa
Pacchetto compatto: 29x54x16 mm3 (LxLxH)
Panoramica

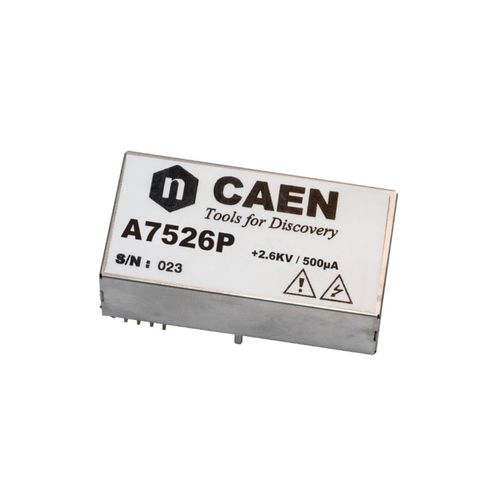

L'A7526 è un convertitore CC/CC a canale singolo ad alta tensione, ad alta efficienza e basso rumore, con montaggio su scheda. Fornisce una tensione di uscita programmabile e monitorabile che va da 0 a 2600 V, se alimentato con un ingresso da +12 V. È disponibile con tensione di uscita positiva o negativa. La tensione di uscita è regolata da una tensione esterna da 0 a +2 V (Vset). La scheda è dotata di una protezione da sovracorrente: se viene prelevata una corrente superiore al valore massimo Iout, il modulo non viene danneggiato.
Grazie all'eccellente stabilità e al design speciale, l'alimentatore A7526 è progettato per funzionare in ambienti difficili e in presenza di forti variazioni di temperatura.
Il modulo è progettato su un circuito stampato FR4, rivestito e alloggiato in una scatola d'acciaio DC01. I componenti della libreria CAD Altium e i modelli 3D sono disponibili su richiesta.
Rilevamento delle sovracorrenti Se il canale tenta di assorbire una corrente superiore a Iset, la tensione di uscita viene variata per mantenere la corrente al di sotto del limite Iset. Il canale si comporta come un generatore di corrente.
Specifiche tecniche
Imballaggio -
Materiale: DC01; dimensioni: L=29 mm ; L=54 mm ; H=16 mm
Numero di canali -
1
Corrente di uscita massima (Iout) -
500μA @ ±2600 V
Tensione di uscita (Vout) -
0 ÷ ±2600 V
Spinotti di contatto -
Testa a striscia maschio; passo 2,54 mm; bronzo fosforoso; isolante UL94V0
Protezione -
Sovracorrente, cortocircuito, scintille e umidità
Temperatura di funzionamento -
-55° C ÷ +80° C
Temperatura di stoccaggio -
-55° C ÷ +85° C
Ondulazione di uscita (a pieno carico) -
Tipico 5mVpp, massimo 10mVpp
Efficienza -
>55% @ Vout 2500 V (-20° C ÷ +70° C)
---
