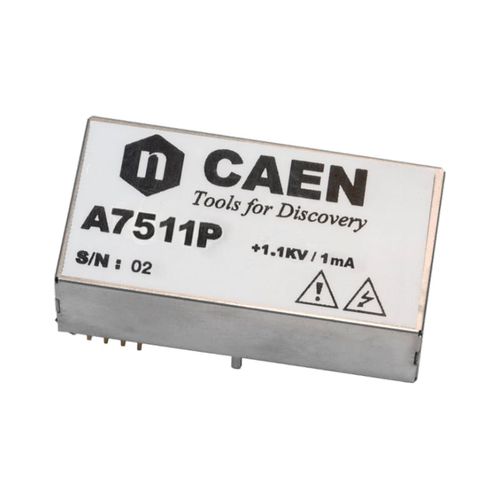

Modulo di potenza A7511

Alta efficienza gamme di uscita da 1100 V/1 mA Disponibile con polarità positiva o negativa Pacchetto compatto: 29x54x16 mm3 (LxLxH) L'A7511 è un convertitore CC/CC monocanale ad alta tensione ad alta efficienza e basso rumore in un formato per montaggio su scheda. Fornisce una tensione di uscita programmabile e monitorabile che va da 0 a 1100 V, se alimentato con un ingresso da +12 V. È disponibile con tensione di uscita positiva o negativa. La tensione di uscita è regolata da una tensione esterna da 0 a +2,5 V (Vset). La scheda è dotata di una protezione da sovracorrente: se viene assorbita una corrente superiore al valore massimo Iout, il modulo non viene danneggiato. Grazie all'eccellente stabilità e al design speciale, l'alimentatore A7511 è progettato per funzionare in ambienti difficili e in presenza di forti variazioni di temperatura. Il modulo è progettato su un circuito stampato FR4, rivestito e alloggiato in una scatola d'acciaio DC01. I componenti della libreria CAD Altium e i modelli 3D sono disponibili su richiesta. Rilevamento delle sovracorrenti Se il canale tenta di assorbire una corrente superiore a Iset, la tensione di uscita viene variata per mantenere la corrente al di sotto del limite Iset. Il canale si comporta come un generatore di corrente. Specifiche tecniche Imballaggio - Materiale: DC01; dimensioni: L=29 mm ; L=54 mm ; H=16 mm Numero di canali - 1 Corrente di uscita massima (Iout) - 1100V Tensione di uscita (Vout) - 0 ÷ ±1100 V Spinotti di contatto - Testa a striscia maschio; passo 2,54 mm; bronzo fosforoso; isolante UL94V0 Protezione - Sovracorrente, cortocircuito, scintille e umidità Temperatura di funzionamento - -55° C ÷ +80° C Temperatura di stoccaggio - -55° C ÷ +85° C Ondulazione di uscita (a pieno carico) - Tipico 5mVpp; massimo 10mVpp Efficienza - >60% a 1000 V / 1mA (Rload ≈ 1 MΩ; 0° C ÷ +40° C)
