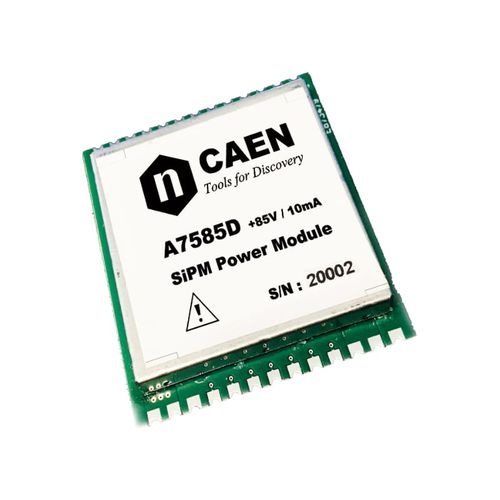

Modulo di potenza analogico A7585D/DU

digitale

Alimentatore ad alta tensione a canale singolo per montaggio su PCB campo di uscita 20÷85 V (10 mA) Adatto per matrici SiPM di grandi dimensioni Controllo analogico e digitale (UART e I2C) Ondulazione molto bassa Alta risoluzione sul monitoraggio di tensione e corrente Compensazione della temperatura programmabile Libreria C open-source per l'interfacciamento I2C di più dispositivi disponibile su GitHub repository Software di controllo ZEUS per una facile gestione del modulo Interfaccia USB Panoramica Gli A7585D/A7585DU sono regolatori ad alta tensione progettati specificamente per la polarizzazione SiPM. Ciascuno di essi è dotato di un controller di compensazione della temperatura integrato con coefficiente programmabile. Il modulo può essere controllato digitalmente tramite UART e I2C. L'A7585DU integra inoltre un ponte USB-UART e può essere alimentato da USB. La tensione di uscita può essere controllata anche proporzionalmente a un ingresso analogico. L'A7585D/A7585DU può fornire fino a 10 mA e la tensione di uscita può essere regolata tra 20V e 85V con una risoluzione di 1mV. Inoltre, viene fornito gratuitamente il software di controllo ZEUS, che consente di monitorare e controllare più moduli contemporaneamente. Software Zeus ZEUS è un software compatibile con Windows che consente di controllare più moduli A7585DU tramite connessione USB. Il software è basato su un'interfaccia grafica di facile utilizzo che consente la configurazione dei parametri e la registrazione dei dati su fle. Integra funzionalità di tracciatura in tempo reale (tensione, corrente e temperatura) con la possibilità di sovrapporre le misure di più moduli. Il software ZEUS è il modo più semplice per programmare la compensazione LUT della temperatura. L'unità è sviluppata in stretta collaborazione con NUCLEAR INSTRUMENTS SRL.
