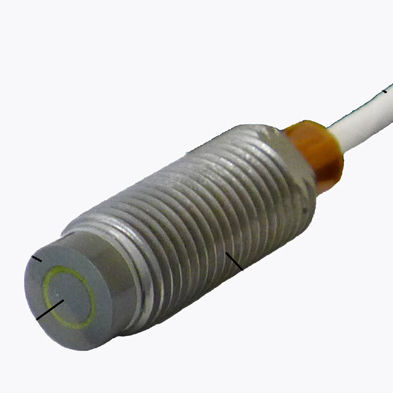

Le sonde capacitive filettate HPT di Capacitec possono essere montate in un foro o in una staffa che guarda a un obiettivo collegato a terra. La sonda può essere ulteriormente fissata in posizione con un dado di accoppiamento opzionale e ruotata per un posizionamento assiale fine. Il sensore e gli elementi di protezione delle sonde filettate sono dotati di un involucro protettivo esterno per evitare il cortocircuito dell'elettronica dovuto alla messa a terra della punta del sensore.
Le sonde filettate HPT sono disponibili in un'ampia gamma di temperature operative per misure di spostamento precise, da criogeniche a 1000°C.
Capacitec è specializzata in configurazioni personalizzate. Per ulteriori informazioni, consultare il team di assistenza tecnica di Capacitec.
Note
Filettature:
La dimensione della filettatura è definita dal primo numero = diametro (3/8); il secondo numero è la filettatura per pollice (24)
Sono disponibili misure metriche opzionali (consultare il team di assistenza tecnica di Capacitec)
Gamma:
Valori di portata testati con 1,524 m di cavo Capacitec L2.
La portata e il rapporto segnale/rumore si riducono con cavi di lunghezza superiore.
Calibrazioni:
Al momento dell'ordine, i clienti devono specificare i requisiti di calibrazione. La calibrazione si basa sulla gamma lineare richiesta dal cliente, indicata in tensione di uscita per distanza. Tutti i sistemi di sensori Capacitec vengono forniti con una calibrazione di fabbrica basata sui requisiti del cliente. In ogni spedizione è incluso un foglio dei risultati della calibrazione, tracciabile secondo NIST.
Ogni sonda è corredata di un registro di calibrazione archiviato a 20 punti di tensione in uscita rispetto allo spostamento nominale.
Per ottenere i risultati indicati, il sensore deve essere calibrato con la lunghezza finale del cavo.
---
