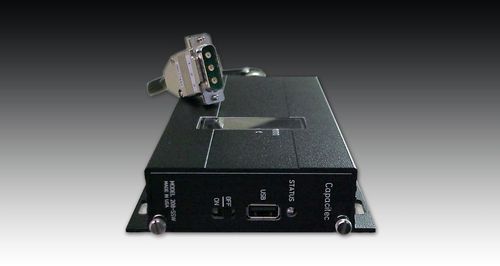

Amplificatore di segnale 508-SW

di correntedifferenzialedi commutazione

Il 508-SW è un amplificatore multicanale intelligente per la misura di spostamenti, distanze e fori a circa la metà del costo dell'amplificatore attuale. Questo nuovo condizionatore di segnale a commutazione multicanale Capteura® non sacrifica l'elevatissima linearità e stabilità del sistema in tempo reale. Compatibile con tutte le sonde Capacitec, il 508-SW è in grado di commutare fino a 8 canali per l'utilizzo in applicazioni di spostamento, distanza e foro. È ideale per applicazioni di misura multi-punto a bassa velocità per spostamenti fino a 8 canali, misure di gap fino a 4 sensori dual gap e sonde di alesaggio con 4 posizioni differenziali. Il 508-SW è alloggiato in un piccolo e robusto contenitore in alluminio con un involucro esterno di 9,5" X 4,25" X 1,25" (241 mm x 108 mm x 32 mm). Questa configurazione di commutazione compatta è ideale per un gran numero di applicazioni industriali, come le misure di allineamento della fessura in più punti per la produzione di turbine a reazione, gli strumenti di parallelismo e il set di amplificatori singoli per diverse sonde di fessura utilizzate per misurare i rivestimenti degli stampi a fessura. Il sistema dispone di un connettore per porta seriale USB di tipo A o di un modulo di interfaccia Ethernet J45 opzionale. Comunica le misure a un PC o a un controllore PLC. In questo modo si evita il costo aggiuntivo di una scheda o di un modulo di conversione A/D a 18 bit esterno. I clienti possono integrare la stringa di dati lineari del modulo 508-SW nel loro programma software interno per le misure in-process e il controllo qualità. Rimanete sintonizzati per il 516-SW di Capacitec, un amplificatore di commutazione a 16 canali di prossima uscita. Applicazioni tipiche Regolazione del gap della testina del sensore quadruplo per una testina di stampante a getto d'inchiostro di grande formato Strumento di allineamento del parallelismo dei rulli a tripla fessura Strumenti di concentricità del rotore a punti multipli
