Software di misura Bargrafx™di calibrazionedi ingegneriadi acquisizione dati
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di misura, di calibrazione, di ingegneria, di acquisizione dati
- Applicazioni
- di architettura
- Sistema operativo
- Windows
Descrizione
Bargrafx™ è un'applicazione di acquisizione dati basata su LabView® . Utilizzato in combinazione con l'apparecchiatura Capacitec per la misurazione senza contatto, costituisce un potente strumento per la misurazione di precisione di piccoli spazi vuoti, come quelli presenti nelle applicazioni di rivestimento delle fustelle. È possibile ottenere precisioni superiori a 10 micropollici (0,25 micron).
Grazie all'ambiente software Bargrafx, è possibile utilizzare solo due canali di amplificazione in combinazione con diverse bacchette per gap a doppio sensore, grazie all'utilizzo di un'architettura a "canali virtuali", mantenendo comunque precisioni elevate con una minima perdita di portata complessiva. Questo approccio da "strumento virtuale" consente di risparmiare migliaia di dollari in costi hardware.
Caratteristiche
Applicazione di acquisizione dati basata su LabView® di National Instruments che funziona su PC standard con Windows 10®
Programma avanzato di condizionamento del segnale di linearizzazione

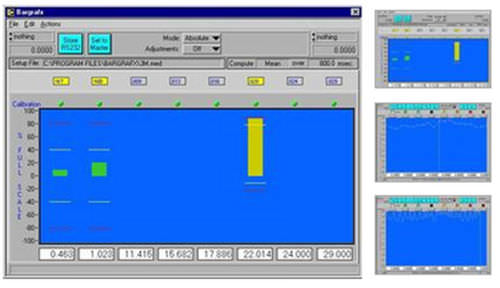

L'editor di equazioni Bargrafx™ consente di assegnare equazioni lineari o aritmetiche a 8 barre di visualizzazione per un'interfaccia utente generale a barre
Editor di limiti di equazioni Bargrafx
Il modulo di calibrazione in tempo reale di Bargrafx prende la tensione di uscita analogica dell'amplificatore e la scala in unità ingegneristiche lineari (inglesi o metriche) utilizzando un'interpolazione polinomiale (al 5° grado)
Vantaggi
Facilità di configurazione e utilizzo con il software standard del settore
Possibilità di ottenere precisioni migliori di 10 micropollici (0,25 micron)
Consente di sommare, sottrarre, moltiplicare o dividere qualsiasi canale linearizzato da qualsiasi altro canale linearizzato per ottenere relazioni aritmetiche successive quali somma, spessore della fessura, inclinazione, deviazione, ecc.
Consente di visualizzare il grafico a barre assegnato per riflettere la criticità superiore, l'avvertimento superiore e la criticità inferiore,
---
