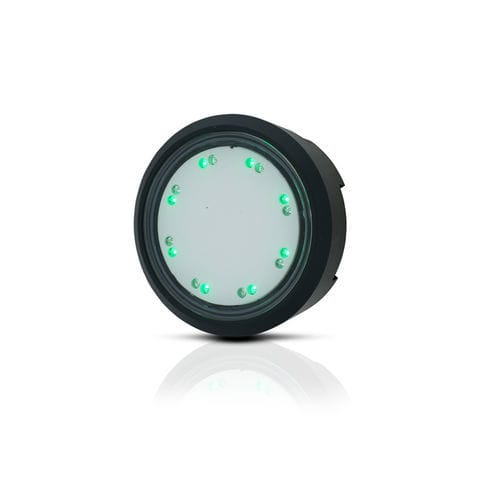

Pulsante capacitivo CHT3-4
IP69Kindustrialesu misura

Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura
Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura
Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura - immagine - 2
Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura - immagine - 3
Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura - immagine - 4
Pulsante capacitivo - CHT3-4 - CAPTRON - IP69K / industriale / su misura - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CAPTRON

Caratteristiche

Tipo
capacitivo
Livello di protezione
IP69K
Altre caratteristiche
industriale, speciale, su misura

Descrizione

Descrizione
  • Pulsante capacitivo con funzione statica
  • Per fori di montaggio da 22,5 mm
  • Diametro totale Ø 60 mm, area attiva Ø 50 mm
  • Fissaggio con dado zigrinato M18x1
  • Altezza: 25 mm


Applicazione
TECNOLOGIA DELL'EDILIZIA | AUTOMAZIONE INDUSTRIALE

Personalizzazione / Opzioni
  • Simboli personalizzati
  • Opzionale: feedback tattile (vibrazione)
  • Opzionale: feedback acustico
  • Opzionale: uscita relè


Caratteristiche
  • Colore dell'involucro: nero traffico (RAL 9017)
  • Feedback tattile: vibrazione
  • Feedback ottico: 16 LED alternati (max. 2 colori)
  • Modalità operative: Statico (segnale permanente), Dinamico (segnale limitato), Semiautomatico, Manuale
  • Uscite di commutazione: transistor PNP; uscita relè potenzialmente libera opzionale
  • Protezione frontale: IP69K (a tenuta d'acqua e olio)


Download (voci disponibili mostrate nella pagina prodotto)
  • Manuale istruzioni SENSORswitches CHT3-4 (EN / DE)
  • Certificati e documenti di conformità (EN45545, EN50155, TSI-PRM, ECE-R118, CSA, omologazione CE di tipo)
  • Catalogo prodotti SENSORswitch, guida alla configurazione e catalogo simboli


Specifiche tecniche
  • Tensione di alimentazione: 24 V DC (16,8…32 V)
  • Segnale di uscita: circa 300 ms (dinamico); segnale permanente in funzione statica
  • Montaggio: foro 22,5 mm; dado zigrinato M18x1
  • Feedback ottico: 16 LED alternati (max. 2 colori)
  • Feedback tattile: vibrazione
  • Opzioni di collegamento: conduttori spelati; connettore M8; cavo + AMP 6,3; JST; morsettiera
  • Uscita: PNP (varianti/opzionale: uscita relè senza potenziale)
  • Protezione inversione polarità: tutte le linee protette
  • Protezione cortocircuito/sovraccarico
  • Caduta di tensione: max. 3 V a 400 mA
  • Assorbimento a 24 V: max. 30 mA
  • Temperatura di esercizio: -30°C…+80°C (dinamico); 0°C…+55°C (statico)
  • Indice di protezione frontale: IP69K
  • Materiale dell'involucro: Delrin (POM)
  • Materiale della superficie del tasto: Policarbonato (PC)
