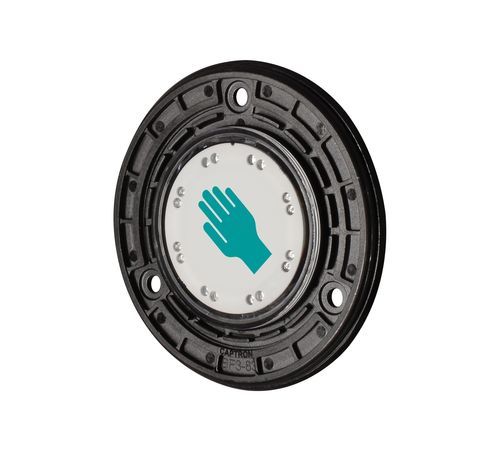

Pulsante capacitivo CHT3-1

rinforzatoIP69KNA

Descrizione del prodotto
Il pulsante capacitivo CHT3-1 (dinamico) fornisce un impulso di uscita di circa 300 ms al contatto. Con una superficie di azionamento Ø 50 mm e un diametro esterno di 88 mm e un'altezza di ingombro di 7 mm, è adatto a diverse situazioni di montaggio nelle macchine industriali.
Il pulsante si fissa con 3 viti; è possibile coprire le viti con anelli colorati in policarbonato rinforzato con fibra di vetro. L’elettronica completamente incapsulata rende il CHT3 estremamente robusto e 100% impermeabile ad acqua e olio (IP69K), ideale per applicazioni nel settore machine.

Contenuto della fornitura

• Unità sensore
• Flangia di montaggio (preassemblata)
• Manuale d’uso

Non incluso

• Anello di copertura colorato - da ordinare separatamente
• Viti di fissaggio

Dati tecnici
Tensione di alimentazione: DC 24 V (16,8…32 V)
Principio di funzionamento: capacitivo
Forza di azionamento: non richiesta
Feedback ottico: 8 LED verdi; 8 LED rossi
Montaggio: montaggio con viti (3x M4)
Collegamento: connettore M8, 4 poli
Uscita: PNP-NO
Impulso in uscita: ca. 300 ms
Protezione inversione polarità: protezione di tutti i cavi
Protezione cortocircuito: protetto contro cortocircuiti e sovraccarichi
Caduta di tensione: max. 3 V a 400 mA
Assorbimento a 24 V: max. 30 mA
Temperatura di esercizio: -30°C…+80°C
Grado di protezione: frontale IP69K
Materiale della custodia: policarbonato (PC) rinforzato con fibra di vetro

Caratteristiche / Specifiche

• Modello: CHT3-1
• Superficie di azionamento Ø: 50 mm
• Diametro totale: 88 mm
• Altezza profilo: 7 mm
• Grado di protezione: IP69K (frontale)
• Elettronica: completamente incapsulata, resistente ad acqua e olio
• Indicatore LED: 8 verdi / 8 rossi
• Collegamento: M8, 4 poli
• Tipo di uscita: PNP, normalmente aperto (NO)
• Tensione di alimentazione: DC 24 V (16,8–32 V)
