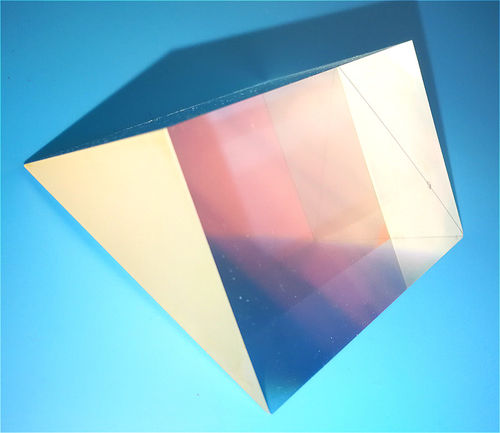

Prisma ottico ad angolo retto

in silice fusain vetro BK7

Il prisma ad angolo retto è il prisma più utilizzato. Utilizza la riflessione interna totale (TIR) all'ipotenusa per invertire l'immagine e ottenere un cambio di direzione di 90°. Questo produce un'immagine sinistrorsa e, a seconda dell'orientamento del prisma, l'immagine può essere invertita o invertita. I prismi ad angolo retto possono essere utilizzati anche in combinazione per lo spostamento dell'immagine e del fascio. In genere sono rivestiti sull'ipotenusa con Al /Ag/Au per migliorare la riflettività, mentre le facce di ingresso e di uscita sono rivestite con MgF2 (un comune rivestimento AR).3mm/5mm/10mm/12,7mm/20mm/25,4mm/30mm possono essere forniti rapidamente da Yutai Optics. Descrizione del prodotto Suggerimento di Yutai per la vostra scelta: a.Prisma ad angolo retto con rivestimento AR sull'ipotenusa se si desidera utilizzare il prisma come catadiottro e si vogliono ridurre i riflessi superficiali nell'intervallo di lunghezze d'onda specificato dal rivestimento. b.Prisma ad angolo retto con rivestimento AR appropriato sulle gambe se si desidera utilizzare il prisma come riflettore a 90 gradi e si vogliono ridurre i riflessi superficiali nell'intervallo di lunghezze d'onda specificato dal rivestimento. Specifiche: Materiale: BK7, silice fusa Tolleranza di dimensione: ±0,1 mm Tolleranza dell'angolo: 90% Smusso: < 0,2 millimetri × 45 ° Rivestimento: Design personalizzato Elenco RAP altamente raccomandato da Yutai Optics: Prismi ad angolo retto H-KL9(BK7), Prismi ad angolo retto in silice fusa UV, Prismi ad angolo retto CaF2/BaF2, Prismi ad angolo retto ZnSe/ZnS, Prismi ad angolo retto Si/Ge.
