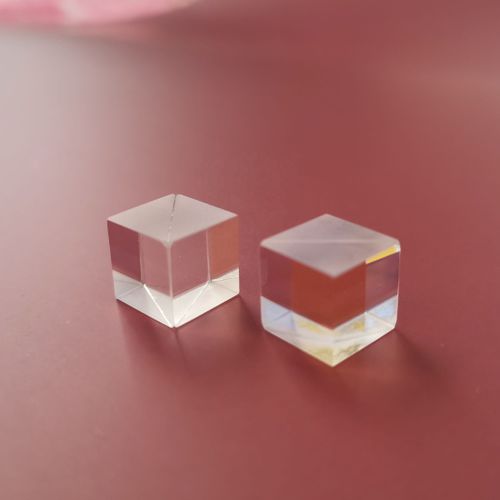

Prisma separatore di fascio YT-294

in vetro BK7in vetro H-K9L

Luogo di origine: Jilin, Cina Nome del marchio: YT-294 Materiale: Vetro, BK7/K9 Qualità della superficie: 40/20, 40-20 Tolleranza di dimensione: +/-0,2, +0/-0,2 mm Tolleranza dell'angolo: +/-2 Planarità: L/8 Dimensione: 10*10*10 Planarità della superficie: L/8 Riflessione della polarizzazione S (%): >99 Trasmissione della polarizzazione P (%): >90 Rapporto di estinzione: 1000:1 Deviazione del fascio (arcomin): ±3 Specifiche del rivestimento: Ravg <0,5% @445nm Prisma cubo beamsplitter polarizzante N-BK7 Yutai offre cubi beamsplitter polarizzanti da 5 mm, 10 mm, 1/2" (12,7 mm), 20 mm, 1" (25,4 mm) e 2" (50,8 mm). Il rivestimento dielettrico beamsplitter viene applicato all'ipotenusa di uno dei due prismi che compongono il cubo. Poi si usa il cemento per unire le due metà del prisma (si veda il diagramma sopra). Il punto inciso sulla sommità del cubo indica il prisma con il rivestimento beamsplitting. La luce può essere immessa in una qualsiasi delle facce levigate per separare le polarizzazioni s e p. I cubi di dimensioni superiori a 5 mm presentano anche frecce incise che indicano un possibile orientamento.
