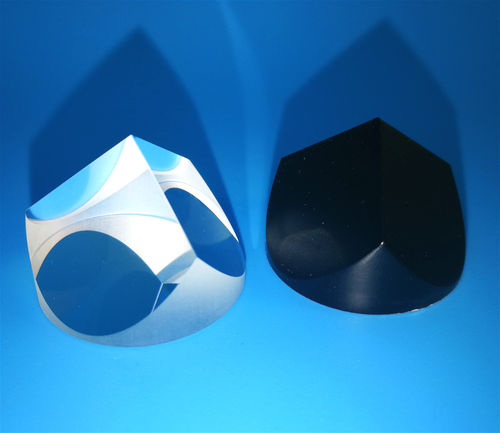

Prisma ottico retroriflettente

in silice fusain vetro BK7

I catadiottri (Corner Cube Prisms) sono prismi tridimensionali realizzati a partire da un pezzo solido di vetro N-BK7/UVFS. Offriamo retroriflettori e versioni con rivestimenti antiriflesso (AR). Hanno facce riflettenti non rivestite e si basano sulla riflessione interna totale (TIR); offriamo anche retroriflettori con rivestimento posteriore che utilizzano riflessioni speculari di seconda superficie che riducono al minimo le variazioni di polarizzazione a <10° con un'ellitticità minima introdotta. Descrizione del prodotto I catadiottri riflettono un'immagine o un fascio di luce verso la sua direzione originale attraverso tre riflessioni. Il fascio o l'immagine viene invertito e riflesso di 180° anche se l'angolo di incidenza non è zero. L'insensibilità dell'allineamento di questi prismi li rende ottiche retroriflettenti ideali. Per questi prismi catadiottrici, i fasci incidenti e riflessi saranno paralleli entro 3 arcsec. Tuttavia, a meno che i raggi incidenti e riflessi non colpiscano il centro esatto dell'ottica, non si sovrapporranno, ma saranno piuttosto spostati l'uno rispetto all'altro. Ad esempio, se il fascio incidente colpisce l'ottica 3 mm a destra del centro, il fascio retroriflesso emergerà 3 mm a sinistra del centro.Questi retroriflettori sono ampiamente utilizzati nel settore dei rilevamenti. Specifiche tecniche: Materiale: K9/Silice fusa Tolleranza di dimensione: +0/-0,1 mm Qualità della superficie: 40/20 Distorsione del fronte d'onda: λ/8 a 632,8 nm Precisione angolare completa: 2-10" Smusso: Smusso di protezione Rivestimento: Rivestimento riflettente e rivestimento AR (+ vernice nera) Elenco dei catadiottri altamente raccomandati da Yutai Optics: Catadiottro H-K9L (BK7), Riflettore in silice fusa UV, catadiottro da 2", 3", 5",
