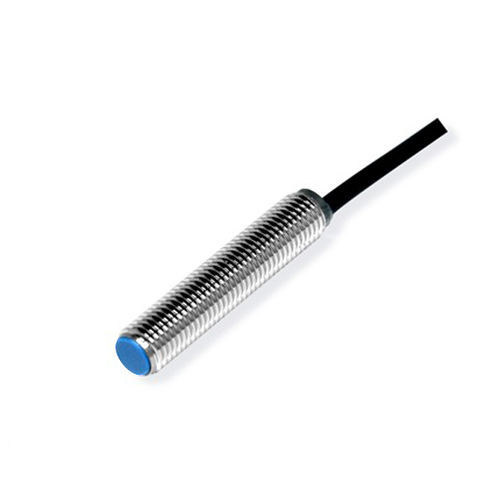

Sensore di prossimità induttivo CL05-RF1DN1cilindricoM5con uscita a semiconduttore
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M5
- Segnale di uscita
- con funzione di commutazione, NPN, con uscita a semiconduttore
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- non a filo
- Materiale
- in plastica, in ottone, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- senza contatto, 3 cavi, compatto
- Range di misura
Min.: 0 mm
(0 in)Max.: 1 mm
(0,04 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Panoramica
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente d'uso
Caratteristiche principali
- Serie prodotto: Sensori di prossimità serie CL05
- Modello: CL05-RF1DN1
- Tipologia: Ultra-compatto
- Distanza di rilevamento: 1 mm
- Forma: Cilindrica
- Principio di rilevamento: Induttivo
- Filettatura/dimensione: M5
- Uscita: NPN NO
Specifiche tecniche
- Lunghezza cavo: 2 m
- Direzione di rilevamento: Frontale
- Frequenza di commutazione: 500 Hz
- Tempo di risposta: 1 ms
- Oggetti rilevabili: Oggetti metallici
- Accessori: 2 dadi, 1 rondella dentata, certificato di conformità
- Isteresi: ≤10% della distanza di rilevamento
- Target di prova standard: Ferro 5×5×1 mm
- Deriva termica: ±10% nell'intervallo -25~+70 °C (riferimento +23 °C)
- Materiali: Corpo in ottone nichelato; superficie di rilevamento in ABS resistente al calore; cavo in PVC
Parametri meccanici / elettrici
- Tipo di uscita: NPN NO
- Tensione di alimentazione: DC 12~24 V
- Cablaggio: 3 fili DC
- Grado di protezione: IP67
- Connessione: Cavo sagomato
- Tipo di segnale: Segnale di commutazione
- Modalità di funzionamento: Normalmente aperto (NO)
- Montaggio: Incassato / montaggio a filo
- Assorbimento: <13 mA
- Indicatore: LED di uscita rosso
- Protezione: Protezione da cortocircuito, protezione da sovratensione
- Influenza della tensione: Entro ±15% della tensione nominale, variazione della distanza ≤±1%
- Corrente di carico: ≤200 mA
- Resistenza di isolamento: ≥50 MΩ (DC 500 V) tra parti attive e scocca
- Resistenza agli urti: 500 m/s² su X/Y/Z, 3 volte
- Tensione di tenuta: AC 1000 V 50/60 Hz 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, X/Y/Z 2 h
- Peso: 21 g
Ambiente d'uso
- Temperatura di esercizio: -25~70 °C
Caratteristiche principali
- Modello: CL05-RF1DN1
- Distanza di rilevamento: 1 mm
- Principio: Induttivo (per bersagli metallici)
- Forma/dimensione: M5 cilindrico, montaggio incassato
- Uscita: NPN normalmente aperto (NO), segnale di commutazione
- Alimentazione: DC 12~24 V, 3 fili DC, assorbimento <13 mA
- Protezione: IP67
- Cavo: Cavo sagomato, lunghezza 2 m
- Intervallo di temperatura: -25~70 °C
- Peso: 21 g
