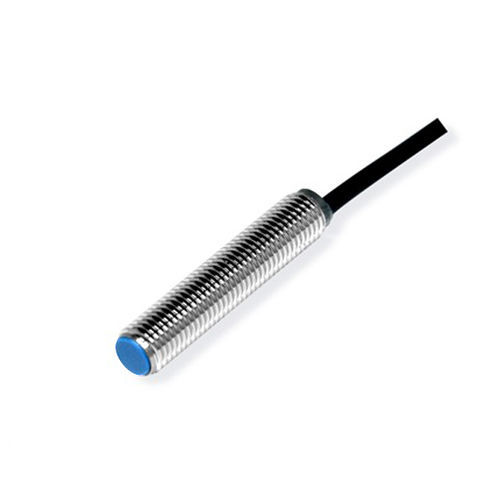

Sensore di prossimità induttivo CL05-RF1.5DN1cilindricoM5con uscita a semiconduttore
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M5
- Segnale di uscita
- con funzione di commutazione, NPN, con uscita a semiconduttore
- Montaggio
- non a filo
- Materiale
- in plastica, in ottone, in PVC
- Livello di protezione
- IP67
- Applicazioni
- industriale
- Altre caratteristiche
- 3 cavi, compatto
- Range di misura
Max.: 1,5 mm
(0,06 in)Min.: 0 mm
(0 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Panoramica del prodotto
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Accessori e note
- Tipo di prodotto: sensore di prossimità induttivo ultracompatto
- Distanza di rilevamento: 1,5 mm
- Involucro: cilindrico, M5
- Principio di rilevamento: induttivo
- Uscita: NPN, normalmente aperta (NO)
- Lunghezza cavo: 2 m
Specifiche tecniche
- Modello: CL05-RF1.5DN1 (serie CL05)
- Target standard: ferro 5 × 5 × 1 mm
- Tolleranza / isteresi: inferiore al 10% della distanza di rilevamento
- Deriva termica: ±10% su -25 a +70 °C (riferimento +23 °C)
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
- Direzione di rilevamento: frontale
- Oggetti rilevabili: metallo
- Materiali: involucro ottone nichelato; fronte di rilevamento ABS resistente al calore; cavo PVC
Parametri meccanici / elettrici
- Tipo di uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Cablatura: 3 fili DC
- Grado di protezione: IP67
- Connessione: cavo stampato
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: incassato
- Consumo: < 13 mA
- Indicatore: LED rosso di uscita
- Circuiti di protezione: protezione da cortocircuito e sovratensioni
- Influenza della tensione: variazione della distanza di rilevamento entro ±1% per ±15% di variazione dell'alimentazione
- Corrente di carico massima: < 200 mA
- Resistenza d'isolamento: > 50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 volte per ogni asse X/Y/Z
- Resistenza dielettrica: AC 1000 V, 50/60 Hz, 1 min tra parti in tensione e involucro
- Resistenza alle vibrazioni: 10–55 Hz, doppia ampiezza 1,5 mm, 2 h per asse X/Y/Z
- Peso: 21 g
Ambiente operativo
- Temperatura di esercizio: -25 a +70 °C
Accessori e note
- Accessori: 2 dadi, 1 rondella dentata, certificato di controllo
- Uso tipico: rilevamento di oggetti metallici in installazioni compatte
