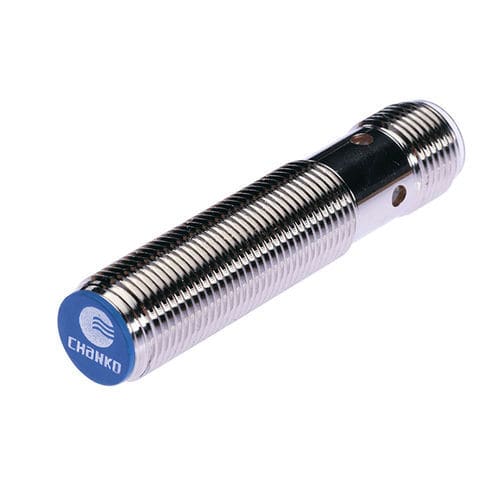

Sensore di prossimità induttivo CL12-RF4DN1-AcilindricoM12con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- con funzione di commutazione, NPN
- Connessione elettrica
- connettore M12
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- non a filo
- Materiale
- in ottone, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Range di misura
Min.: 0 mm
(0 in)Max.: 4 mm
(0,16 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Nome del prodotto
Panoramica
Specifiche tecniche
Parametri meccanici / elettrici
Applicazioni consigliate
Caratteristiche / Riepilogo tecnico
- CL12-RF4DN1-A — sensore di prossimità serie CL12
Panoramica
- Tipo: portata estesa
- Distanza di rilevamento: 4 mm
- Scocca: cilindrica
- Principio di rilevamento: induttivo
- Filettatura: M12
- Uscita: NPN normalmente aperto (NPN NO)
Specifiche tecniche
- Lunghezza del cavo: 0,5 m
- Direzione di rilevamento: frontale
- Frequenza di commutazione: 1000 Hz
- Tempo di risposta: 500 μs
- Oggetti rilevabili: oggetti metallici
- Istere si: inferiore al 10% della distanza di rilevamento
- Obiettivo standard: ferro 12×12×1 mm
- Deriva termica: variazione della distanza ≤ ±10% tra -25 °C e +70 °C (riferimento +23 °C)
- Materiali: scocca - ottone nichelato; faccia di rilevamento - ABS resistente al calore; cavo - PVC
- Accessori: 2 dadi, 1 rondella dentata, certificato di conformità
Parametri meccanici / elettrici
- Tensione di alimentazione: DC 12–24 V
- Connessione: 3 fili DC
- Grado di protezione: IP67
- Connettore: tipo a spina
- Tipo di segnale: commutazione
- Modalità di commutazione: normalmente aperto
- Montaggio: incassato (montaggio a filo)
- Assorbimento: ≤13 mA
- Indicatore: LED di uscita rosso
- Circuiti di protezione: protezione da cortocircuito, protezione da sovratensione
- Effetto della tensione: entro ±15% della tensione nominale → variazione della distanza ≤ ±1%
- Corrente di carico: ≤200 mA
- Resistenza di isolamento: ≥50 MΩ (DC500V megger, circuito di rilevamento verso scocca)
- Resistenza agli urti: 500 m/s², 3 urti per ciascuna direzione X, Y, Z
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min (circuito di rilevamento verso scocca)
- Resistenza alle vibrazioni: 10–55 Hz, doppia ampiezza 1,5 mm, X/Y/Z 2 h ciascuna
Applicazioni consigliate
- Industria elettronica 3C
- Sistemi di parcheggio automatici
- Logistica e magazzinaggio
Caratteristiche / Riepilogo tecnico
- Modello: CL12-RF4DN1-A
- Serie: sensori di prossimità CL12
- Distanza di rilevamento: 4 mm
- Filettatura: M12, cilindrico
- Uscita: NPN normalmente aperto
- Alimentazione: DC 12–24 V, 3 fili DC
- Grado di protezione: IP67
- Frequenza di commutazione / tempo di risposta: 1000 Hz / 500 μs
- Lunghezza del cavo: 0,5 m
- Materiali: ottone nichelato (scocca), ABS resistente al calore (faccia di rilevamento), PVC (cavo)
- Accessori: 2 dadi, 1 rondella dentata, certificato di conformità
