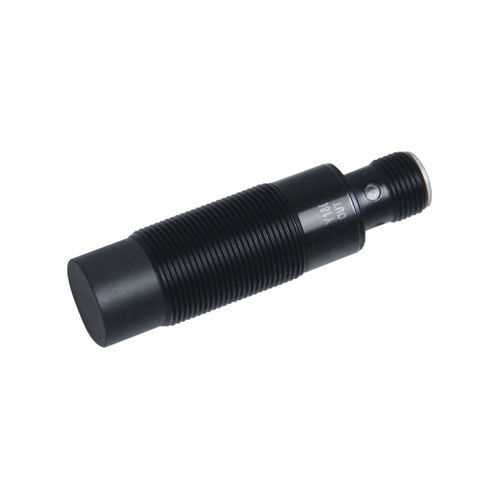

Sensore di prossimità induttivo CL12-RF4DNF1cilindricoM12con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- con funzione di commutazione, NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- non a filo
- Materiale
- in ottone, in PVC, PTFE
- Livello di protezione
- IP67
- Altre caratteristiche
- senza contatto, 3 cavi
- Range di misura
Min.: 0 mm
(0 in)Max.: 4 mm
(0,16 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Serie di prodotto
Panoramica
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Accessori
Documentazione
Caratteristiche / Riepilogo specifiche
- Serie CL12 sensori di prossimità induttivi
Panoramica
- Tipo: resistente agli schizzi di saldatura
- Distanza di rilevamento: 4 mm
- Scocca: cilindrica (M12)
- Principio di rilevamento: induttivo
- Uscita: NPN normalmente aperto (NO)
- Dimensione: M12
- Lunghezza cavo: 2 m
- Direzione di rilevamento: frontale
Specifiche tecniche
- Frequenza di risposta: 1000 Hz
- Tempo di risposta: 500 μs
- Oggetti rilevabili: target metallici
- Caratteristica speciale: resistente agli schizzi di saldatura
- Isteresi: inferiore al 10% della distanza di rilevamento
- Oggetto di prova standard: ferro 12 × 12 × 1 mm
- Deriva termica: ±10% della distanza di rilevamento nell'intervallo -25 a +70 °C (riferimento +23 °C)
- Materiali: scocca in ottone con rivestimento in PTFE; faccia di rilevamento in PTFE; cavo in PVC
Parametri meccanici / elettrici
- Uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Cablaggio: tre fili DC
- Indice di protezione: IP67
- Connessione: cavo stampato
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: incassato / a filo
- Assorbimento: < 13 mA
- Indicatore: LED di uscita rosso
- Protezione circuiti: protezione da cortocircuito e sovratensioni
- Influenza della tensione: variazione della distanza di rilevamento ≤ ±1% per variazione di alimentazione ±15%
- Corrente di carico: ≤ 200 mA
- Resistenza di isolamento: ≥ 50 MΩ (misurata DC 500 V tra parti attive e scocca)
- Resistenza agli urti: 500 m/s², X/Y/Z 3 volte
- Tensione di prova: AC 1000 V 50/60 Hz 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, X/Y/Z 2 h
- Peso: circa 67 g
Ambiente operativo
- Temperatura di funzionamento: -25 a +70 °C
Accessori
- 2 dadi, 1 rondella dentata, certificato di conformità
Documentazione
- Schema delle uscite e disegno delle dimensioni (vedere area download)
Caratteristiche / Riepilogo specifiche
- Modello: CL12-RF4DNF1 (serie CL12)
- Distanza di rilevamento: 4 mm
- Formato: cilindrico M12
- Metodo di rilevamento: induttivo (per target metallici)
- Uscita: NPN normalmente aperto, tre fili DC, corrente di carico ≤ 200 mA
- Alimentazione: DC 12–24 V, assorbimento < 13 mA
- Protezione: IP67, progettato per resistenza a urti e vibrazioni
- Temperatura di funzionamento: -25 a +70 °C
