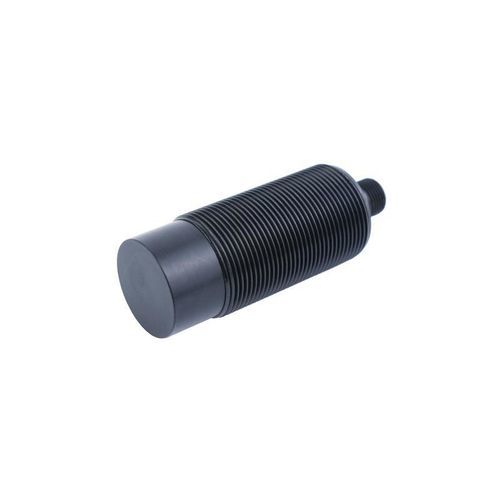

Sensore di prossimità induttivo CL30-RN30DNF1-A

cilindricoM30NPN

Descrizione prodotto
Sensore di prossimità induttivo della serie CL30, modello CL30-RN30DNF1-A. Progettazione resistente agli schizzi di saldatura, corpo cilindrico M30, rilevamento frontale per oggetti metallici, uscita NPN normalmente aperta (NO), distanza di rilevamento nominale 30 mm.

Caratteristiche principali

• Tipo: Resistente agli schizzi di saldatura
• Distanza di rilevamento: 30 mm
• Forma: Cilindrica
• Principio di rilevamento: Induttivo
• Dimensioni: M30
• Uscita: NPN NO (normalmente aperto)
• Lunghezza cavo: 2 m
• Direzione di rilevamento: Frontale
• Frequenza di commutazione: 100 Hz
• Tempo di risposta: 5 ms
• Oggetti rilevabili: Metalli
• Caratteristica speciale: Resistenza agli schizzi di saldatura
• Accessori: Certificato di conformità
• Istereesi: Inferiore al 10% della distanza di rilevamento
• Oggetto di prova standard: Ferro 90×90×1 mm
• Deriva termica: ±10% della distanza di rilevamento nell'intervallo -25 a +70 °C (riferimento +23 °C)
• Materiali: Corpo: ottone placcato in Teflon; faccia di rilevamento: Teflon; cavo: PVC

Parametri meccanici / elettrici

• Tipo di uscita: NPN NO (normalmente aperto)
• Tensione di alimentazione: DC 12–24 V
• Alimentazione: 3 fili DC
• Classe di protezione: IP67
• Connessione: Connettore
• Tipo di segnale: Segnale di commutazione
• Modalità di funzionamento: Normalmente aperto
• Montaggio: Non a filo (non flush)
• Assorbimento: ≤ 13 mA
• Indicatore: LED rosso di uscita
• Circuiti di protezione: Protezione da cortocircuito e sovratensioni
• Influenza della tensione: Con ±15% di variazione di alimentazione, variazione della distanza ≤ ±1%
• Corrente di carico: ≤ 200 mA
• Resistenza di isolamento: ≥ 50 MΩ (DC 500 V) tra parti attive e corpo
• Resistenza agli urti: 500 m/s², direzioni X/Y/Z, 3 volte
• Resistenza dielettrica: AC 1000 V 50/60 Hz 1 min tra parti attive e corpo
• Resistenza alle vibrazioni: 10–55 Hz, doppia ampiezza 1,5 mm, direzioni X/Y/Z, 2 h
• Peso: ca. 207 g

Ambiente di utilizzo

• Temperatura ambiente: -25 ~ +70 °C

Specifiche tecniche

• Serie: CL30
• Modello: CL30-RN30DNF1-A
• Distanza di rilevamento: 30 mm
• Tensione di esercizio: DC 12–24 V
• Uscita: NPN normalmente aperto (NO)
• Classe di protezione: IP67
• Dimensione: M30
• Lunghezza cavo: 2 m
• Tempo di risposta: 5 ms
• Intervallo di temperatura: -25 ~ +70 °C
• Materiali: Ottone placcato Teflon / faccia di rilevamento Teflon / cavo PVC
