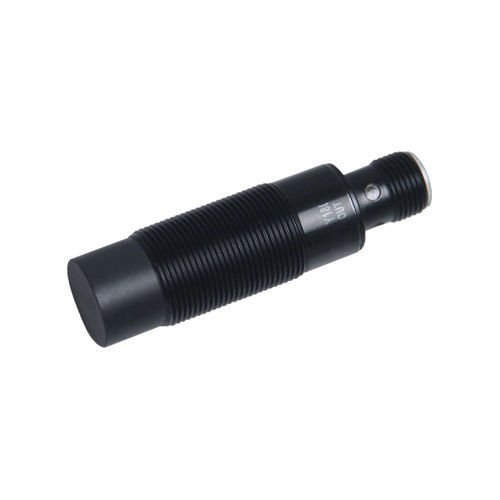

Sensore di prossimità induttivo CL30-RN22AKF1cilindricoM30con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M30
- Segnale di uscita
- con funzione di commutazione, 2 cavi
- Tensione di alimentazione
- 24 V AC, 220 V AC
- Montaggio
- a filo
- Materiale
- in ottone, PTFE
- Livello di protezione
- IP67
- Range di misura
2,2 cm
(0,87 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Prodotto
Caratteristiche principali
Specifiche tecniche
Parametri meccanici/elettrici
Ambiente di impiego
Riepilogo / specifiche
- Modello: CL30-RN22AKF1
- Serie: sensori di prossimità induttivi CL30
Caratteristiche principali
- Tipo: resistente agli spruzzi di saldatura
- Distanza di rilevamento: 22 mm
- Scocca: cilindrica, M30
- Principio di rilevamento: induttivo
- Uscita: AC 2 fili, normalmente aperta (NO)
- Lunghezza del cavo: 2 m
Specifiche tecniche
- Direzione di rilevamento: frontale
- Frequenza di commutazione: 25 Hz
- Tempo di risposta: 20 ms
- Oggetto rilevabile: oggetti metallici
- Accessori: certificato di conformità
- ISTERESI: inferiore al 10% della distanza di rilevamento
- Oggetto di prova standard: ferro 66×66×1 mm
- Deriva termica: entro ±10% della distanza di rilevamento nell'intervallo -25 a +70 °C (riferimento +23 °C)
- Materiali: scocca in ottone con rivestimento PTFE; faccia di rilevamento in PTFE; cavo in PVC
Parametri meccanici/elettrici
- Tipo di uscita: AC 2 fili NO
- Tensione di alimentazione: AC 24–220 V
- Alimentazione: 2 fili AC
- IP: IP67
- Connessione: cavo sagomato
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: non incassabile
- Indicatore: LED di uscita rosso
- Influenza della tensione: entro ±1% di variazione della distanza per ±15% della tensione nominale
- Resistenza d'isolamento: ≥50 MΩ (DC 500 V)
- Capacità di commutazione: 5–200 mA
- Corrente di perdita: ≤1,7 mA
- Resistenza agli urti: 500 m/s², direzioni X/Y/Z, 3 cicli
- Resistenza dielettrica: AC 1000 V, 50/60 Hz, 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, direzioni X/Y/Z, 2 h
- Peso: ca. 237 g
Ambiente di impiego
- Temperatura di esercizio: -25 a +70 °C
Riepilogo / specifiche
- Modello: CL30-RN22AKF1
- Serie: CL30 series
- Tipo: sensore di prossimità induttivo resistente agli spruzzi di saldatura
- Distanza di rilevamento: 22 mm
- Scocca / montaggio: M30, non incassabile
- Alimentazione: AC 24–220 V (2 fili AC)
- Uscita: AC 2 fili NO, uscita di commutazione (5–200 mA)
- IP: IP67
- Cavo: cavo sagomato, lunghezza 2 m
- Tempo di risposta / frequenza: 20 ms / 25 Hz
- Temperatura di esercizio: -25 a +70 °C
- Materiali: ottone con rivestimento PTFE (scocca), PTFE (faccia di rilevamento), PVC (cavo)
- Peso: ca. 237 g
