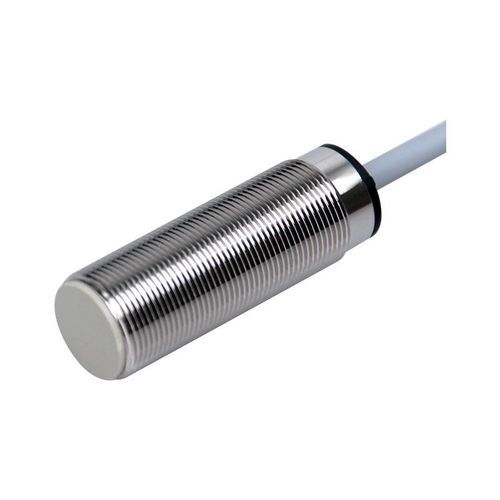

Sensore di prossimità induttivo CL18 seriescilindricoM18con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M18
- Segnale di uscita
- con funzione di commutazione, 2 cavi
- Tensione di alimentazione
- 24 V AC, 220 V AC, AC
- Montaggio
- non a filo
- Materiale
- in ottone, PTFE, in PVC
- Livello di protezione
- IP67
- Range di misura
Max.: 0,5 cm
(0,2 in)Min.: 0,5 cm
(0,2 in)- Temperatura di processo
Max.: 80 °C
(176 °F)Min.: -40 °C
(-40 °F)
Descrizione
Panoramica del prodotto
Parametri principali
Materiali e accessori
Parametri meccanici / elettrici
Ambiente d'impiego
Immagini e disegni del prodotto
Caratteristiche / Riepilogo specifiche tecniche
- Nome prodotto: Sensore di prossimità serie CL18 (es.: CL18-RF5AK1/S)
- Tipo: Resistente a basse temperature
- Distanza di rilevamento: 5 mm
- Cassa: Cilindrica (M18)
- Principio di rilevamento: Induttivo
- Uscita: AC 2 fili normalmente aperta (NO)
Parametri principali
- Lunghezza cavo: 2 m
- Direzione di rilevamento: Frontale
- Frequenza di risposta: 25 Hz
- Tempo di risposta: 20 ms
- Oggetti rilevabili: Metalli
- Campione di prova standard: Ferro 18×18×1 mm
- isteresi: Inferiore al 10% della distanza di rilevamento
- Requisito speciale: Resistente al freddo
Materiali e accessori
- Cassa: Ottone nichelato
- Superficie di rilevamento: PTFE
- Cavo: PVC
- Accessori: 2 dadi, 1 rondella dentata interna, certificato
Parametri meccanici / elettrici
- Tensione di alimentazione: AC 24~220 V
- Tipo di alimentazione: AC 2 fili
- Indice di protezione: IP67
- Connessione: Cavo stampato
- Tipo di segnale: Segnale di commutazione
- Modalità di funzionamento: Normalmente aperto (NO)
- Installazione: Incassata
- Indicatore: Spia gialla di uscita
- Capacità di commutazione: 5–200 mA
- Corrente di perdita: ≤ 1,7 mA
- Resistenza di isolamento: ≥ 50 MΩ (DC 500 V)
- Tenuta dielettrica: AC 1000 V 50/60 Hz 1 min (parti in tensione vs cassa)
- Resistenza agli urti: 500 m/s², X/Y/Z 3 volte
- Resistenza alle vibrazioni: 10–55 Hz doppia ampiezza 1,5 mm, X/Y/Z 2 h
- Peso: 100 g
- Influenza della tensione: Entro ±15% della tensione nominale, variazione distanza di rilevamento ±1%
Ambiente d'impiego
- Temperatura di esercizio: -40 ~ +80 °C
- Deriva termica: ±15% (riferimento +23 °C) nell'intervallo -40 ~ +80 °C
Immagini e disegni del prodotto
- La pagina prodotto include foto dell'aspetto, diagramma di uscita/cablaggio, disegno delle dimensioni e modello 3D per riferimento all'installazione e alla progettazione.
Caratteristiche / Riepilogo specifiche tecniche
- Serie: CL18
- Distanza di rilevamento: 5 mm
- Forma: Cilindrica M18
- Principio: Induttivo
- Uscita: AC 2 fili, normalmente aperta (NO)
- Tensione di funzionamento: AC 24~220 V
- Indice di protezione: IP67
- Lunghezza cavo: 2 m (cavo stampato)
- Temperatura di esercizio: -40 ~ +80 °C
- Peso: 100 g
- Accessori: 2 dadi, 1 rondella dentata interna, certificato
