Sensore di prossimità induttivo a supp
cilindricoM30con funzione di commutazione

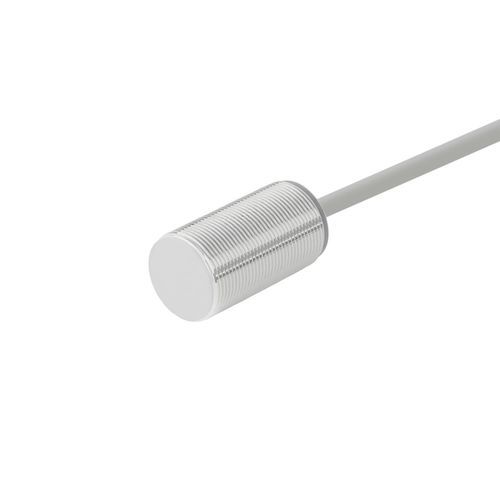

Sensore di prossimità induttivo - a supp - CHANKO SENSOR - cilindrico / M30 / con funzione di commutazione
Sensore di prossimità induttivo - a supp - CHANKO SENSOR - cilindrico / M30 / con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tecnologia
induttivo
Forma
cilindrico
Diametro
M30
Segnale di uscita
con funzione di commutazione, 2 cavi
Tensione di alimentazione
AC
Montaggio
non a filo
Livello di protezione
IP67
Altre caratteristiche
con sorgente di luce LED
Range di misura

Max.: 1 cm
(0,39 in)

Min.: 1 cm
(0,39 in)

Temperatura di processo

Max.: 80 °C
(176 °F)

Min.: -40 °C
(-40 °F)

Descrizione

Prodotto
  • Modello: CL30-RF10AK1/S
  • Serie: Sensori di prossimità induttivi CL30


Caratteristiche principali
  • Tipo: versione bassa temperatura
  • Distanza di rilevamento: 10 mm
  • Forma: cilindrica (M30)
  • Principio di funzionamento: induttivo
  • Uscita: AC 2 fili, NO (normalmente aperto)
  • Lunghezza cavo: 2 m (cavo stampato)
  • Direzione di rilevamento: frontale
  • Frequenza di risposta: 25 Hz
  • Tempo di risposta: 20 ms
  • Oggetto rilevabile: metallo
  • Indicatore: LED di uscita giallo


Specifiche tecniche
  • Isteresi: inferiore al 10% della distanza di rilevamento
  • Target standard: Fe 30 × 30 × 1 mm
  • Deriva termica: ±15% su -40 a +80 °C (riferimento +23 °C)
  • Materiali: scocca – 黄铜镀镍; faccia di rilevamento – 特氟龙; cavo – PVC
  • Peso: 160 g


Parametri meccanici / elettrici
  • Tipo di uscita: AC 2 fili NO
  • Tensione di alimentazione: AC 24–220 V
  • Alimentazione: 2 fili AC
  • Protezione: IP67
  • Connessione: cavo stampato
  • Tipo di segnale: uscita di commutazione
  • Modo di funzionamento: normalmente aperto
  • Installazione: incassata
  • Influenza della tensione: variazione distanza ≤ ±1% per ±15% di variazione di alimentazione
  • Resistenza d'isolamento: >50 MΩ (DC 500 V)
  • Capacità di commutazione: 5–200 mA
  • Corrente di perdita: < 1,7 mA
  • Tensione di prova: AC 1000 V, 50/60 Hz, 1 min
  • Resistenza agli urti: 500 m/s, 3 urti per X, Y, Z
  • Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h per asse


Ambiente
  • Temperatura di esercizio: -40 a +80 °C


Documentazione
  • Manuale prodotto (PDF) e modello 3D (STP) scaricabili


Dati tecnici aggiuntivi
  • Modello: CL30-RF10AK1/S
  • Serie: CL30
  • Principio: Induttivo
  • Distanza di rilevamento: 10 mm
  • Diametro / Dimensione: M30
  • Alimentazione: AC 24–220 V, 2 fili
  • Uscita: AC 2 fili NO, uscita di commutazione
  • Protezione: IP67
  • Temperatura di funzionamento: -40 a +80 °C
  • Materiali: scocca – 黄铜镀镍; faccia di rilevamento – 特氟龙; cavo – PVC
  • Peso: 160 g
