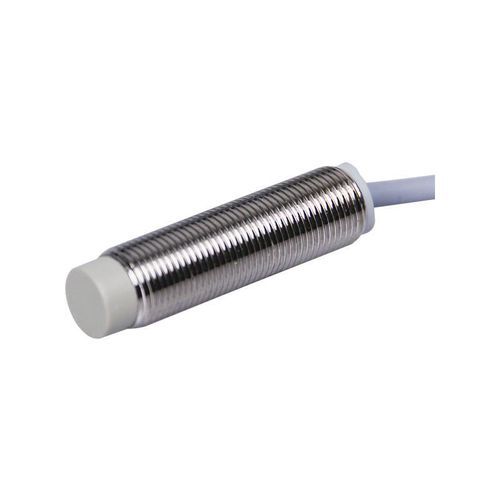

Sensore di prossimità induttivo CL12-RN4AK1/ScilindricoM122 cavi
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- 2 cavi
- Connessione elettrica
- fili scoperti
- Tensione di alimentazione
- AC, 24 V AC, 220 V AC
- Montaggio
- a filo
- Materiale
- in ottone, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- con sorgente di luce LED
- Range di misura
0,4 cm
(0,16 in)- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 80 °C
(176 °F)
Descrizione
Prodotto
Specifiche tecniche
Parametri meccanici / elettrici
Ambito d'impiego
Documentazione e illustrazioni
Caratteristiche / Riepilogo specifiche
- Modello: CL12-RN4AK1/S
- Serie: CL12
- Tipo: Versione bassa temperatura
- Principio di rilevamento: Induttivo
- Portata di rilevamento: 4 mm
- Dimensioni corpo: M12
- Uscita: AC due fili, Normalmente Aperto (NO)
Specifiche tecniche
- Lunghezza cavo: 2 m
- Direzione di rilevamento: Frontale
- Frequenza di risposta: 25 Hz
- Tempo di risposta: 20 ms
- Oggetto rilevabile: Metallo (test standard: ferro 12×12×1 mm)
- Caratteristica speciale: Resistente alle basse temperature
- Accessori: 2 dadi, 1 rondella dentata interna, certificato di conformità
- Isteresi: ≤ 10% della distanza di rilevamento
- Deriva termica: ±15% nell'intervallo -40 a +80 °C (rif. +23 °C)
- Materiali: Corpo in ottone nichelato; faccia rilevante in Teflon; cavo in PVC
Parametri meccanici / elettrici
- Uscita: AC due fili, NO
- Tensione di alimentazione: AC 24–220 V
- Alimentazione: Due fili AC
- Grado di protezione: IP67
- Connessione: Cavo sagomato
- Tipo di segnale: Commutazione
- Modalità di funzionamento: Normalmente aperto
- Montaggio: Non incassato
- Indicatore: LED giallo di uscita
- Influenza della tensione: ±15% → variazione rilevamento ≤ ±1%
- Resistenza di isolamento: ≥ 50 MΩ (DC 500 V)
- Capacità di commutazione: 5–200 mA
- Corrente di dispersione: ≤ 1,7 mA
- Resistenza agli urti: 500 m/s², X/Y/Z 3 volte
- Tensione di tenuta: AC 1000 V, 1 min (parte carica vs. corpo)
- Resistenza alle vibrazioni: 10–55 Hz, doppia ampiezza 1,5 mm, X/Y/Z 2 h
- Peso: 65 g
Ambito d'impiego
- Temperatura di esercizio: -40 ~ +80 °C
Documentazione e illustrazioni
- Schema di collegamento e disegno delle dimensioni esterne
- Disegno dimensionale per la versione bassa temperatura
- Manuale utente (PDF)
Caratteristiche / Riepilogo specifiche
- Serie: CL12
- Portata di rilevamento: 4 mm
- Corpo: M12 cilindrico
- Alimentazione: AC 24–220 V, due fili
- Uscita: AC due fili NO
- Grado di protezione: IP67
- Temperatura di esercizio: -40 a +80 °C
- Peso: 65 g
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di CHANKO SENSORAltri prodotti CHANKO SENSOR
CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
