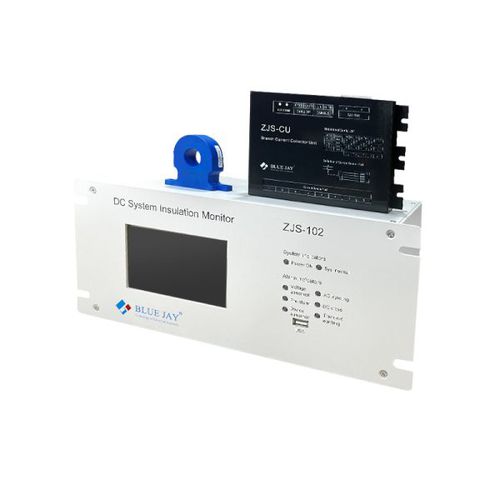

Controllore di isolamento RS485 ZJS-102

DCsu guida DINModbus

Il monitor di isolamento del sistema CC ZJS-102 impiega il principio del monitoraggio della corrente di dispersione CC pura, con modalità di rilevamento a ponte bilanciato e a ponte sbilanciato. Fornisce una visualizzazione in tempo reale della corrente di dispersione per ciascun circuito. Il sistema di monitoraggio dell'isolamento online ZJS-102 offre un monitoraggio completo dei guasti di isolamento CC, in grado di rilevare vari guasti di terra nel sistema CC. Tra questi, la messa a terra a un punto, la messa a terra a più punti, la messa a terra a due poli, l'intrusione CA, l'interferenza reciproca CC, la messa a terra e il posizionamento della batteria, il bilanciamento della tensione, il rilevamento dei tempi, l'allarme di differenza di pressione, la calibrazione automatica e altro ancora. Inoltre, è dotato di funzioni di monitoraggio istantaneo della messa a terra e di allarme per la selezione della linea. Il sistema di monitoraggio dell'isolamento online comprende tre componenti essenziali: il controllore principale (host), il collettore di corrente e il sensore di corrente di dispersione CC dedicato. Il controllore principale è l'unità di controllo centrale dell'intero sistema e funge da interfaccia principale per la visualizzazione delle informazioni di monitoraggio e l'inserimento delle informazioni di impostazione. I sensori sono installati su ciascun loop di uscita dell'alimentatore CC. Posizionato tra l'host e il sensore, il collettore di corrente offre flessibilità nella posizione di installazione in base alle esigenze. Può essere collegato direttamente all'host tramite il bus di comunicazione o indirettamente attraverso la porta di cascata di un'altra macchina slave, semplificando l'installazione e il cablaggio. Ogni collettore di corrente può essere collegato a un massimo di 8 sensori.
