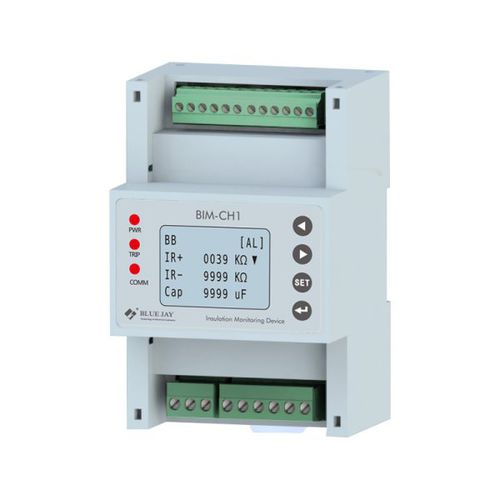

Controllore di isolamento per sistema trifase BIM-CH1

per rete ACRS485AC/DC

Il dispositivo di monitoraggio dell'isolamento BIM-CH1 monitora la resistenza di isolamento dei sistemi DC (sistemi IT) fino a 0-1000V DC. Il BIM-CH1 ha funzioni di avvio e arresto del monitoraggio dell'isolamento. Dopo l'attivazione del monitoraggio dell'isolamento, può monitorare in tempo reale la resistenza di isolamento dei poli positivo e negativo verso terra. I risultati del monitoraggio non sono influenzati dalle fluttuazioni della tensione CC e dalla simmetria della resistenza di isolamento dei poli positivo e negativo. Il BIM-CH1 è dotato di comunicazione RS485/Modbus, che consente di monitorare a distanza lo stato del sistema. Il BIM-CH1 utilizza due principi di funzionamento per il monitoraggio: metodo a ponte sbilanciato per monitorare il valore della resistenza di isolamento a terra e metodo a ponte bilanciato per monitorare il valore della tensione a terra. Per la misurazione della temperatura del sistema è possibile utilizzare un sensore di temperatura opzionale. - Capacità adattativa a terra; - Ampio intervallo di monitoraggio dell'isolamento (100V~1000VDC); - Monitoraggio della resistenza di isolamento per i sistemi CC non portati alla luce: 0KΩ~10MΩ; - Due modalità di lavoro: metodo a ponte bilanciato, utilizzato per monitorare il valore di tensione a terra / metodo a ponte sbilanciato, utilizzato per monitorare la resistenza di isolamento a terra; - Indicazione del valore misurato tramite un display LCD multifunzionale; - Autotest automatico del dispositivo con monitoraggio del collegamento; - Funzione di allarme per l'inversione del collegamento della tensione CC; - Comunicazione RS485, protocollo MODBUS RTU; - Funzionamento a relè selezionabile N/C o N/O; - Protezione con password per evitare modifiche non autorizzate dei parametri; - Sensore di temperatura opzionale per la misurazione della temperatura del sistema.
