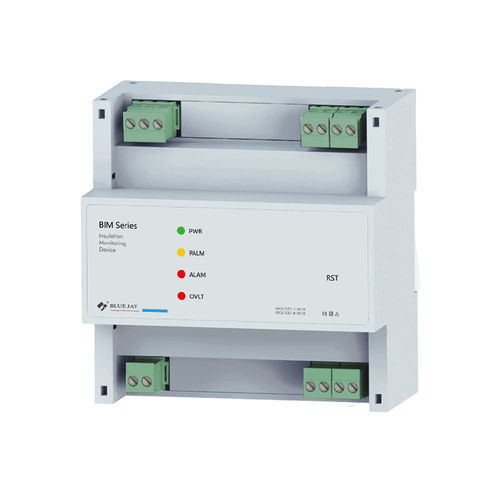

Controllore di isolamento RS485 BIM-M1000

AC/DCsu guida DINModbus RTU

Il BIM-M1000 è progettato per monitorare la resistenza di isolamento dei sistemi AC, AC/DC e DC non collegati a terra (sistemi IT) fino a AC/DC 1000V. Il dispositivo genera una tensione di misura pulsante di ±15V, che viene iniettata nel sistema IT da monitorare tramite i terminali L1/L2 e Terra. Quando il valore scende al di sotto dei valori di risposta preimpostati, i LED di allarme si accendono. Il dispositivo supporta due valori di risposta regolabili separatamente, consentendo di distinguere tra "pre-allarme" e "allarme". Il BIM-M1000 è conforme agli standard IEC 61557-1:2018 e IEC 61557-8:2018 ed è adatto per sistemi IT AC/DC, accumulo di energia a batteria, veicoli elettrici, stazioni di ricarica DC e altri scenari. Supporta anche la comunicazione RS485 e CAN bus, facilitando l'integrazione nei sistemi di monitoraggio remoto. - Monitoraggio dell'isolamento di sistemi AC, AC/DC e DC non collegati a terra - Misurazione delle tensioni dei sistemi DC a terra (L+/PE e L-/PE) - Misurazione delle tensioni dei sistemi AC a terra (Sistema a PE) - Due valori di risposta configurabili separatamente - Segnalazione di allarme tramite LED e relè di allarme - Conforme agli standard IEC 61557-1/ IEC 61557-8 - Funzione di allarme di sovratensione - Misurazione della capacità di dispersione del sistema Applicazioni: - Sistemi di distribuzione di energia IT AC e DC - Potenza industriale e automazione - Reti di distribuzione di energia elettrica marina - Pacchi batteria e sistemi di accumulo di energia - Veicoli elettrici e trasporti - Sistemi di generazione di energia rinnovabile - Stazioni di ricarica DC per veicoli elettrici Specifiche: - Alimentazione: 9~30Vdc, consumo di energia ≤ 2W - Gamma di frequenza: 40~65Hz - Tensione nominale del sistema: 3(N)AC, AC/DC 0…1000 V - Resistenza di isolamento: 0~50MΩ - Tensione di misura di iniezione: ±15V - Corrente di misura di iniezione: 100mA - Tensione di resistenza massima: 12Vdc - Soglia di pre-allarme: Predefinito 1000Ω, 0-5000Ω regolabile - Soglia di allarme: Predefinito 500Ω, 0-5000Ω regolabile - Rilevamento di sovratensione: 0-1000V - Interfaccia RS485: Protocollo Modbus RTU - Interfaccia Canbus: Protocollo personalizzato - Temperatura di lavoro: – 40°C ~85°C, umidità: 5~95%RH - Temperatura di stoccaggio: – 40°C ~85°C, umidità: 5~95%RH - Standard: IEC 61557-1:2018 e IEC 61557-8:2018 - Metodo di installazione: Montaggio su guida Din standard 35mm - Dimensione: L*A*P: 108*110*66mm
