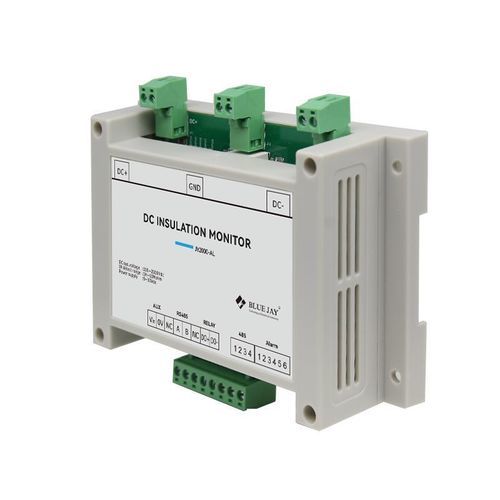

Relè di protezione DC DCG-UBCW2K

per motore elettricoper alimentatoresu guida DIN

La serie GYDCG-UBCW2K è un modulo di monitoraggio dell'isolamento CC-terra basato sul principio del ponte sbilanciato, con funzioni di monitoraggio e protezione in un unico dispositivo. È in grado di monitorare il valore della resistenza di isolamento dei poli positivi e negativi del sistema flottante CC verso terra, con valori compresi tra 0Ω e 10MΩ; allo stesso tempo, può anche rilevare il valore della tensione CC, con valori compresi tra 0V e 2000V. Il monitoraggio della resistenza di isolamento può essere realizzato solo quando la tensione CC è compresa tra 100V e 2000V. Quando la tensione CC è inferiore a 100 V o il monitoraggio dell'isolamento non è abilitato, la resistenza di isolamento letta è 65535 (numero non valido). Quando il valore misurato è superiore a 10MΩ, il valore ricevuto dalla comunicazione è 60000 (infinito). -Ampio intervallo di alimentazione -Ampio intervallo di monitoraggio dell'isolamento (0V~2000VDC) -autotest dell'apparecchiatura di monitoraggio dell'isolamento -Capacità adattativa a terra -Comoda impostazione dei parametri -Monitoraggio e gestione remoti -Monitoraggio dei poli positivi e negativi -Resistenza di isolamento a terra -Allarme di inversione di tensione Alimentazione: - 10-30VDC, potenza 3w Gamma di tensione CC: - 0V~2000V Accuratezza della misura della tensione CC: ≤2V+0,3% Gamma di misurazione della resistenza di isolamento: 1KΩ~10 MΩ (Tensione di sistema CC: 100V~2000V) Test di pressione fuori linea - <2mA Tensione massima di commutazione del relè: - 250VAC/30VDC Corrente massima di commutazione del relè: - 3A Resistenza di contatto del relè: - <100mΩ Resistenza di isolamento del relè: :100MΩ Standard - :IEC 61851-23 (2014-03):2014-11 Umidità - :85% Temperatura di stoccaggio: - 40°C ~ 125°C Temperatura di funzionamento: - 40°C ~ 75°C
