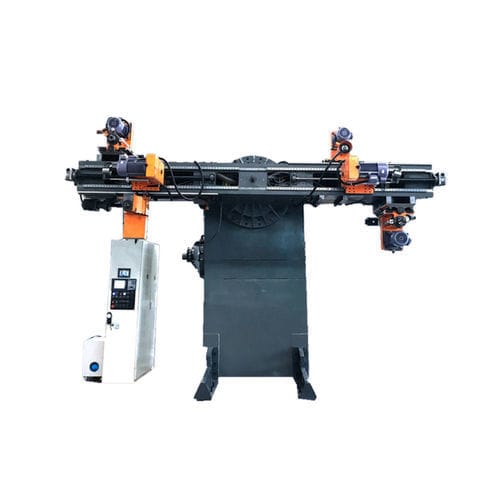

Macchina di foratura CNC FDS5000

orizzontale

Panoramica
La macchina per foratura e taglio FDS5000 è un'unità dedicata al taglio della faccia terminale e alla foratura di pale per turbine eoliche. È progettata per pale con diametro da 2,5 m a 5,0 m (2500–5000 mm).

Caratteristiche principali

• Layout orizzontale trasversale, struttura compatta e buona rigidità.
• Composta da basamento, parte di indicizzazione del mandrino, parte di foratura e taglio; dotata di sistema pneumatico, supporto pale e sistema di avanzamento, sistema di lubrificazione, aspirazione polveri e quadro elettrico indipendente.
• L'indicizzazione per la foratura utilizza un riduttore a vite senza fine su due stadi, con motore servo per garantire indicizzazione e precisione di lavorazione.
• Progettata specificamente per il taglio della faccia terminale e la foratura sulle pale, ottimizzata per pale di diametro 2,5–5,0 m.

Composizione dell'apparecchiatura

• Parte basamento: fornisce supporto complessivo e una base rigida.
• Parte di indicizzazione del mandrino: per indicizzazione, posizionamento e rotazione della pala.
• Parte di foratura e taglio: esegue il taglio della faccia terminale e la foratura.
• Sistema pneumatico: esegue serraggi e attuazioni pneumatiche.
• Supporto pale e sistema di avanzamento: sostiene il pezzo e realizza i movimenti di avanzamento.
• Sistema di lubrificazione: assicura la lubrificazione degli organi in movimento e la durata.
• Aspirazione polveri: gestisce le polveri generate durante taglio/foratura.
• Sistema elettrico: disposto in quadro indipendente per facilitarne la manutenzione e la protezione.

Specifiche tecniche
Gamma diametro pezzi lavorabili: 2500–5000 mm
Diametro di ingombro rotazione del mandrino pezzo: 6200 mm
Diametro di montaggio albero rotante: 800φh6
Potenza totale macchina: 35 kVA
Peso totale macchina (esclusi elementi di supporto): 35.000 kg

Punti chiave / specifiche tecniche

• Gamma diametro applicabile: 2500–5000 mm.
• Diametro di ingombro rotazione del mandrino: 6200 mm.
• Diametro di montaggio albero rotante: 800φh6.
• Potenza totale: 35 kVA.
• Peso totale (esclusi elementi di supporto): 35.000 kg.
• Meccanismo di indicizzazione a due stadi a vite senza fine + motore servo per garantire forature indicizzate precise.
• Dotata di sistemi pneumatici, lubrificazione, aspirazione polveri e quadro elettrico indipendente per facilitare manutenzione e affidabilità produttiva.
