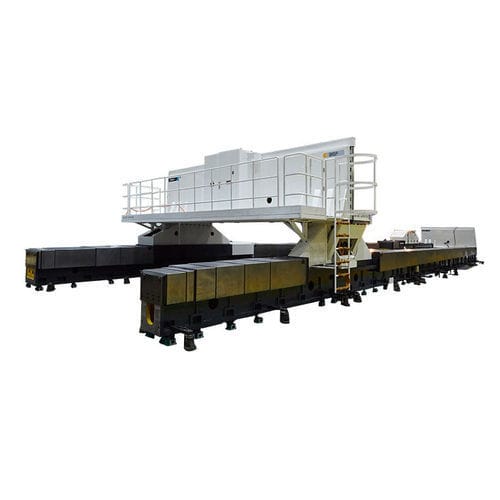

Macchina saldatrice per attrito con agitazione FSW16MG400

automaticaper profilatiper alluminio

Panoramica
FSW16MG400 è una macchina di saldatura per friction stir (FSW) di grandi dimensioni, portale mobile, CNC, a cinque assi e quattro collegamenti. Progettata per la produzione industriale di giunzioni in alluminio ad alta resistenza e finitura superficiale elevata, è particolarmente adatta a componenti di carrozzeria ferroviaria e parti di carrozzeria per autocarri pesanti. La macchina soddisfa i requisiti di resistenza e qualità superficiale per le saldature di leghe di alluminio.

Caratteristiche principali

• Layout verticale con pezzo fissato: tavola/base, pezzi e attrezzature fissati, colonne del portale con avanzamento orizzontale per garantire saldature FSW di alta qualità
• Interfaccia di controllo di facile utilizzo
• Doppia modalità di funzionamento di saldatura
• Sistema di controllo della saldatura a doppia modalità
• Unità portatile wireless
• Sistema di lubrificazione centralizzato
• Ruote di seguito per supporto utensile
• Progetto ad alta rigidità

Specifiche principali della macchina
Specifiche principali | Modello | FSW16MG400
Corsa effettiva asse X mm | 12000
Velocità max asse X mm/min | 6000
Corsa effettiva asse Y mm | 4000
Velocità max asse Y mm/min | 6000
Corsa effettiva asse Z mm | 500
Velocità max asse Z mm/min | 3000
Velocità max mandrino RPM | 3000
Velocità max asse C RPM | 10

Oggetti di saldatura
Oggetti di saldatura | Materiali di saldatura | Profili e lastre in alluminio
Caratteristiche dei pezzi | Lamiere, profili piani, profili con nervatura su un lato, profili cavi
Tipi di giunto | A battuta e sovrapposti

Requisiti di saldatura
Requisiti di saldatura | Spessore saldabile | Alluminio 1–16 mm
Forme di saldatura | Linee rette, curve 2D planari
Spazio effettivo di saldatura | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

Applicazioni e settori
Adatta per il trasporto ferroviario (componenti di carrozzeria per treni), produzione di autocarri pesanti (componenti di carrozzeria), e altri settori che richiedono saldature in alluminio ad alta resistenza e finitura superficiale elevata.

Specifiche tecniche

• Modello: FSW16MG400
• Tipo di macchina: Macchina FSW di grandi dimensioni CNC a portale mobile, 5 assi, quattro collegamenti
• Layout: Pezzo fissato; colonne portale con avanzamento orizzontale (layout verticale)
• Corsa effettiva X/Y/Z: 12000 mm / 4000 mm / 500 mm
• Velocità max X/Y/Z: 6000 mm/min / 6000 mm/min / 3000 mm/min
• Velocità max mandrino: 3000 RPM
• Velocità max asse C: 10 RPM
• Materiali di saldatura: Profili e lastre in alluminio
• Intervallo di spessore saldabile: 1–16 mm (alluminio)
• Forme di saldatura: Linee rette, curve 2D planari; Tipi di giunto: a battuta e sovrapposti
• Spazio effettivo di saldatura: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• Caratteristiche operative: Interfaccia intuitiva, doppia modalità di funzionamento, controllo saldatura a doppia modalità, unità portatile wireless, lubrificazione centralizzata, ruote di seguito, design ad alta rigidità
