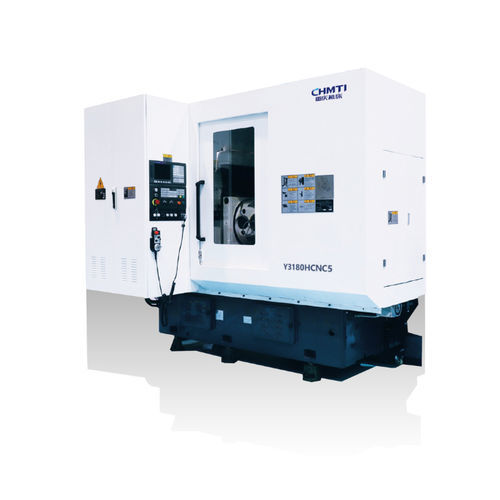

Macchina da taglio ingranaggi CNC Y3150E4~5/Y3180H4~5

orizzontaleper a bloccaggio per ingranaggio conico

Panoramica del prodotto
La macchina è principalmente destinata alla lavorazione di ingranaggi per autovetture, veicoli commerciali, macchine navali, macchine per movimento terra, macchine agricole e macchine di sollevamento. La precisione di lavorazione può raggiungere la classe 7 secondo la norma GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Macchina CNC per dentatura di ingranaggi con taglio a umido, configurabile a 4 o 5 assi con cinematica simultanea su quattro assi.
• La configurazione standard comprende un sistema CNC nazionale con interfaccia HMI e programmazione parametrica; permette una singola bloccaggio per operazioni multiple e cicli a scatola ripetuti.
• Dotata di carter completamente chiuso; optional: dispositivo di raccolta nebbia d'olio, evacuazione automatica dei trucioli, dispositivo di serraggio automatico del pezzo, ecc.
• Può lavorare ingranaggi cilindrici a denti dritti, ingranaggi elicoidali, piccoli ingranaggi conici, ingranaggi a campana, ruote dentate, scanalature e ruote a vite senza fine.

Principali specifiche tecniche (tabella)
No - Specifica tecnica principale - Unità - Y3136CNC - YD3136CNC
1 - Diametro massimo del pezzo - mm - 360 - 360
2 - Modulo massimo - mm - 16 - 16
3 - Angolo massimo di rotazione del portautensili - ° - ±45° - ±45°
4 - Velocità massima del mandrino della fresa - g/min - 400 - 400
5 - Velocità massima del tavolo - g/min - 60 - 80
6 - Dimensione massima utensile montato (Ø×L) - mm - Φ220×230 - Φ220×230
7 - Corsa assiale massima della fresa - mm - 200 - 200
8 - Distanza dal centro della fresa al centro di rotazione del tavolo - mm - 70-320 - 70-320
9 - Distanza dal centro della fresa alla superficie del tavolo - mm - 150-590 - 150-590

Note / Altre informazioni
Esempi di codici prodotto: Y3150ECNC4~5 / Y3180HCNC4~5.

Caratteristiche / specifiche tecniche

• Settori applicabili: autovetture, veicoli commerciali, macchine navali, macchine per movimento terra, macchine agricole, macchine di sollevamento e altri settori di lavorazione degli ingranaggi.
• Precisione di lavorazione: fino alla classe 7 secondo GB/T10095.1-2008.
• Assi e tipologia: 4 o 5 assi con cinematica simultanea su quattro assi.
• Metodo di taglio: hobbing a umido.
• Sistema CNC: sistema CNC nazionale di serie con HMI e programmazione parametrica.
• Bloccaggio e cicli: consente bloccaggi singoli per più operazioni e cicli a scatola ripetuti.
• Protezione e dispositivi opzionali: carter completamente chiuso; opzionali: raccolta nebbia d'olio, convogliatore automatico di trucioli, serraggio automatico del pezzo, ecc.
• Tipologie di pezzi lavorabili: ingranaggi cilindrici a denti diritti, ingranaggi elicoidali, piccoli ingranaggi conici, ingranaggi a campana, ruote dentate, spine e ruote a vite senza fine, ecc.
• Modelli/tipologie rappresentativi: vedi tabella sopra (parametri principali per Y3136CNC / YD3136CNC).
