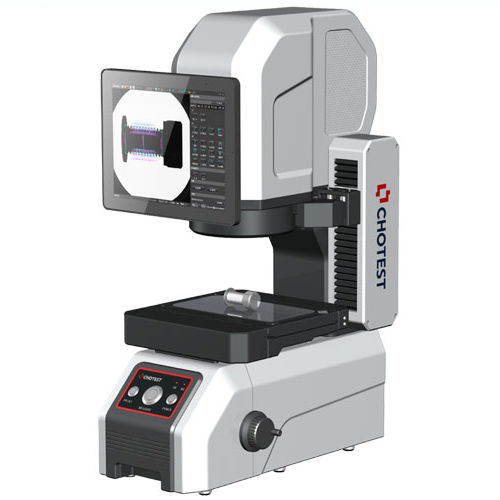

Macchina di misura ad imaging VX3100

visivaper dispositivi elettroniciper applicazioni mediche

Numero articolo: VX3100 Nome del prodotto: Macchina di misura flash Immagine Senor: 5M CMOS Campo visivo:φ100mm×L200mm Profondità di campo: 30mm Distanza di lavoro: 120mm Precisione: ±5μm (senza cuciture) Risoluzione: 0.1μm Capacità di carico: 2kg Dimensioni (LxPxA): 500×260×635mm Peso: 31kg Descrizione Basata sul principio della misurazione visiva con algoritmi di analisi delle immagini di precisione, dotata di doppia lente ottica telecentrica con elevata profondità di campo, la serie VX3000 di macchine di misura flash raggiunge una rapida misurazione dimensionale con un solo tasto. La serie VX3000 è adatta per la misurazione dimensionale precisa nel campo delle macchine, dell'elettronica, degli stampi, dello stampaggio ad iniezione, dell'hardware, della gomma, degli apparecchi elettrici a bassa tensione, dei materiali magnetici, dello stampaggio di precisione, dei connettori, dei connettori, dei terminali, dei telefoni cellulari, degli elettrodomestici, dei circuiti stampati, delle apparecchiature mediche, degli orologi, degli utensili da taglio, ecc. Applicazioni Il software VisionX fornisce fino a 80 strumenti di analisi di estrazione, tra cui [Feature Extraction] (come punti massimi, linee centrali, archi, picchi, ecc.), [Strumenti accessori] (come qualsiasi punto e linea e cerchio, linea retta montata, cerchio montato, cerchio montato, tangente, cerchio inscritto, ecc.), [Smart Labeling], [tolleranza di forma], speciale [Application Tool] (come distanza del passo, angolo del passo, scanalatura, filettatura, croce rotonda, angolo di discesa, angoli arrotondati, ecc.) I risultati delle misurazioni e i loro principali valori statistici (come media, σ, 3σ, 6σ, Ca, Cp, Cpk, Cpk, ecc.) saranno automaticamente registrati e archiviati. Gli operatori possono selezionare diverse condizioni di filtro per l'estrazione dello storico.
