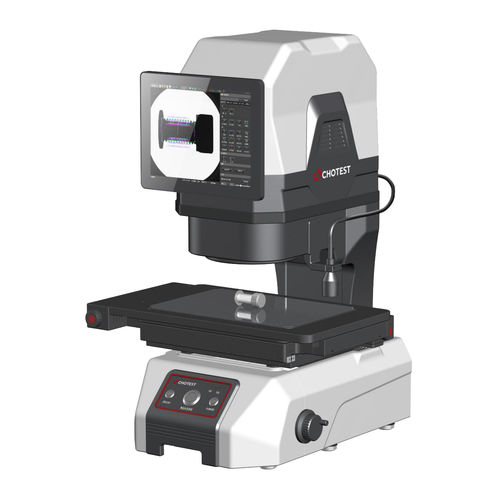

Macchina di misura per contorni VX3300D

di rugositàdimensionalevisiva

Macchina di misura flash VX3300D Numero articolo: VX3300D Nome del prodotto: Flash macchina di misura Immagine Senor: 5M CMOS Campo visivo: W130mm×L230mm & W200mm×L300mm Profondità di campo: 3mm & 30mm Distanza di lavoro: 120mm Precisione: ± 2μm (senza cuciture) e ± 5μm (senza cuciture) Risoluzione: 0.1μm Capacità di carico: 5kg Dimensione (LxWxH): 531×503×731mm Peso: 75kg §≡≡≡≡ Descrizione ≡≡≡≡ Basato sul principio della misurazione visiva con algoritmi di analisi dell'immagine di precisione, dotato di doppia lente ottica telecentrica con alta profondità di campo, la serie VX3000 di macchine di misura flash raggiunge una misurazione dimensionale veloce con un solo tasto. La serie VX3000 è adatta alla misurazione dimensionale precisa nei settori dei macchinari, dell'elettronica, degli stampi, dello stampaggio a iniezione, dell'hardware, della gomma, degli apparecchi elettrici a bassa tensione, dei materiali magnetici, dello stampaggio di precisione, dei connettori, dei connettori, dei terminali, dei telefoni cellulari, degli elettrodomestici, dei circuiti stampati, delle apparecchiature mediche, degli orologi, degli utensili da taglio, ecc. §≡≡≡≡ Applicazioni ≡≡≡≡ Il software VisionX fornisce fino a 80 strumenti di analisi dell'estrazione, tra cui [Feature Extraction] (come punti massimi, linee centrali, archi, picchi, ecc.), [Accessory Tools] (come qualsiasi punto & linea & cerchio, linea retta adattata, cerchio adattato, tangente, cerchio inscritto, ecc.), [Smart Labeling], [shape tolerance] , speciale [Application Tool] (come distanza del passo, angolo del passo, fessura, filettatura, croce rotonda, angolo in basso, angoli arrotondati, ecc.) I risultati di misurazione e i loro principali valori statistici (come media, σ, 3σ, 6σ, Ca, Cp, Cpk, ecc.) saranno automaticamente registrati e archiviati. Gli operatori possono selezionare diverse condizioni di filtro per l'estrazione della storia.
