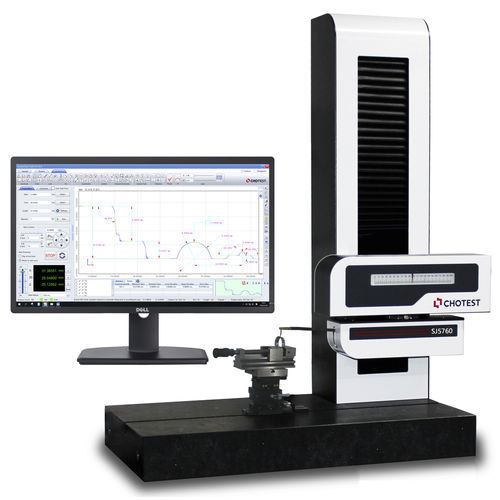

Scontornatrice CNC SJ5760-PR

per ottica di precisione

Numero articolo: SJ5760 Nome prodotto: Macchina di misura per contorni Campo di misura dell'asse X: 0~200 mm Errore di indicazione dell'asse X: ±(0,6+1,5L/100)µm Campo di misura dell'asse Z1: ±25 mm Risoluzione asse Z1: 0.01μm Errore di indicazione dell'asse Z1: ±(0,6+|4H|/100)µm Velocità di scansione: 0,05~5mm/s regolabile Produttore: Chotest Technology Inc. Funzioni 1. Valutazione del contorno della superficie: Può valutare il raggio, l'angolo, la distanza, le coordinate, il cerchio, la sezione trasversale circolare e determinare i punti, ogni punto intersecante, l'asse delle coordinate, la linea retta, la linea verticale, il cerchio e la sezione trasversale circolare e analizzare la rettilineità e la rotondità del contorno; Altre funzioni: (1)Stabilire una retta di regressione e un cerchio (2)Stabilire i punti, i punti intersecanti, i punti liberi, il punto centrale, il punto più alto e il punto più basso (3)Stabilire il sistema di coordinate (4)Calcolare il raggio, la distanza, l'angolo, le coordinate e la deviazione lineare (5)Confrontare il valore effettivo con quello nominale (6) Il programma di misura viene eseguito automaticamente 2. È supportata la modalità automatica CNC; sono supportate le statistiche e l'analisi SPC 3. Supporto per l'importazione di file CAD e l'annotazione del profilo CAD. 4. Supporto per l'importazione di dati di profilo in formato PDF. 5. Può esportare i dati di prova in Word, Excel, AutoCAD (opzionale) 6. Output di più tipi di formato di rapporto, e supporto rapporto definito dall'utente, o personalizzare il rapporto (opzionale) 7. Può interrogare e gestire i record di test in base al tipo di oggetto, al produttore, al numero di produzione, all'ispettore, all'istituzione presentata, al numero di attrezzatura, alla data di ispezione o alla data di entrata in vigore, ecc. 8. Può stampare più record di prova o certificati di prova selezionati dal database in una sola volta 9. Software di facile utilizzo 10. Backup e ripristino dei dati
