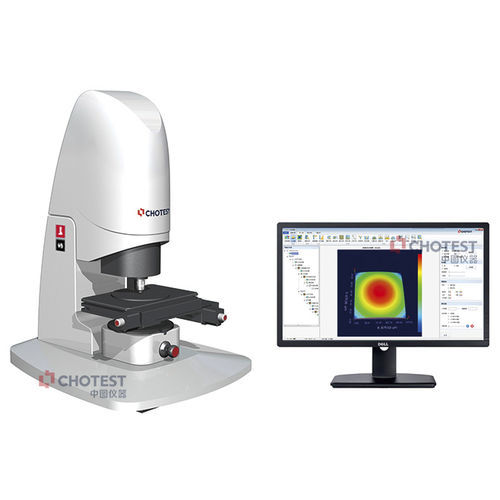

Profilometro ottico SuperView W1

3Ddi misura di formaper misurazione della rugosità di superficie

Profilometri ottici nano 3D per superfici SuperView W1 N. modello: SuperView W1/W1-Pro Nome prodotto: Profilometri ottici di superficie Nano 3D Campo visivo standard: (0,98*0,98)mm Campo visivo massimo: (6x6)mm Riflettività dell'oggetto in esame: 0,5 % ~ 100 % Ripetibilità della rugosità RMS: 0,005nm Campo di scansione: ≤10 mm Risoluzione: 0.1nm Precisione della misura dello stadio: 0.3 % Ripetibilità della misura dello stadio: 0.08% 1σ Il profilometro ottico 3D SuperView W1 è uno strumento ideale per la misurazione sub-nanometrica di vari componenti di precisione. Basato sul principio della tecnologia di interferenza della luce bianca, combinato con il modulo di scansione di precisione della direzione Z e l'algoritmo di modellazione 3D, esegue la scansione senza contatto della superficie dell'oggetto e stabilisce un'immagine 3D della superficie. Dopo l'elaborazione e l'analisi dell'immagine 3D da parte del software XtremeVision, si ottiene una serie di parametri 2D e 3D che riflettono la qualità della superficie dell'oggetto. SuperView W1 è uno strumento ottico di precisione di facile utilizzo con potenti funzioni di analisi per tutti i tipi di parametri di forma e rugosità della superficie. Grazie all'esclusiva sorgente luminosa, è in grado di misurare vari pezzi di precisione con superfici sia lisce che ruvide.
